Référence: 02.PSR

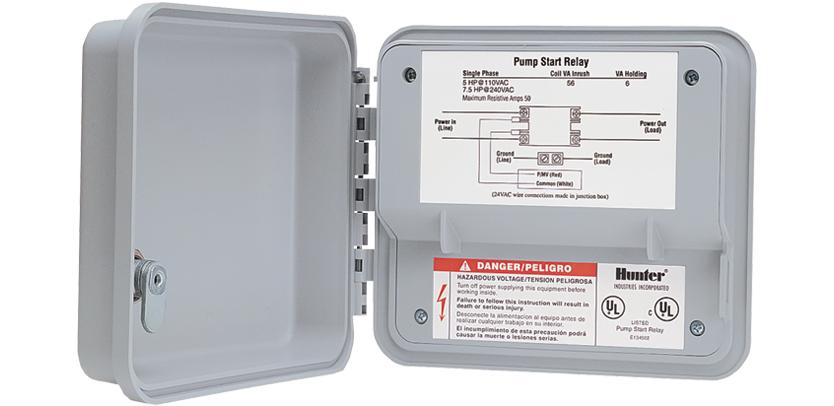

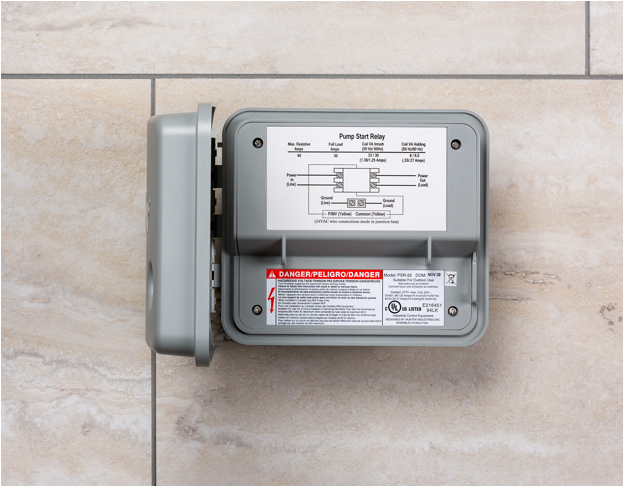

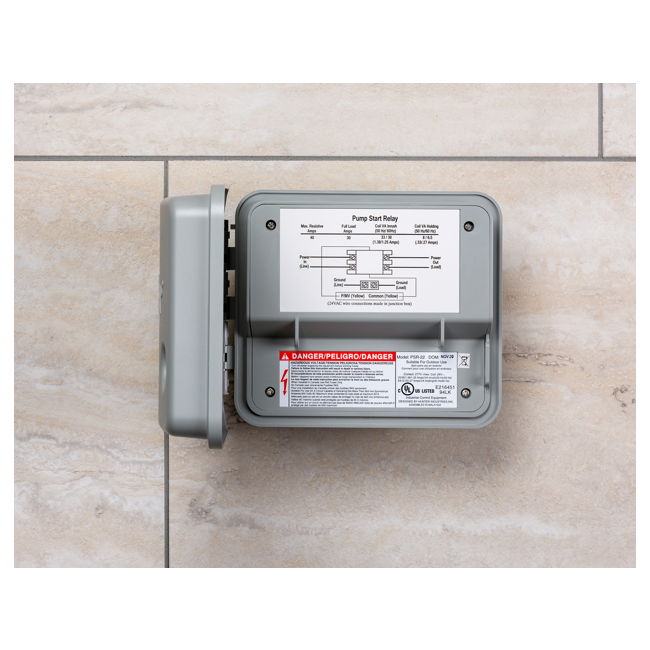

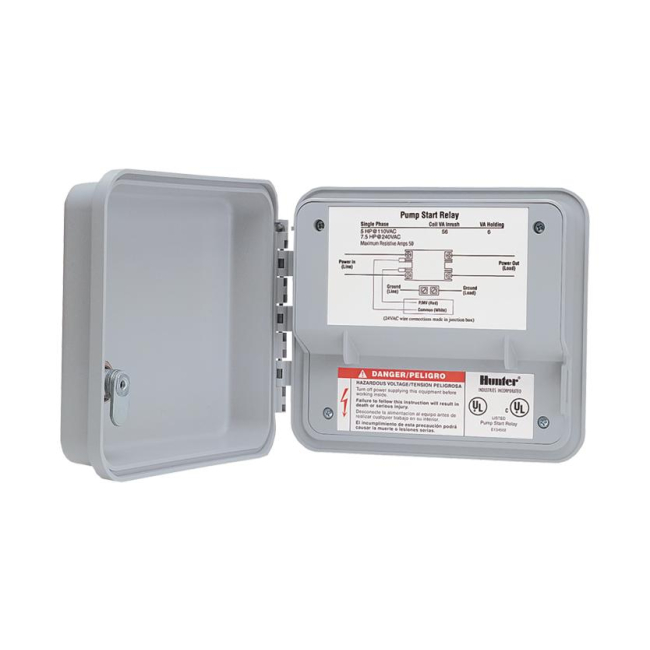

Coffret start pompe PSR Hunter
Relais de démarrage PSR Hunter
Le coffret de démarrage de pompe PSR Hunter active la pompe à partir du programmateur. Compatible avec tous les programmateurs 24 V standard, les nombreuses entrées défonçables facilitent le câblage et s'adaptent à la majorité des contraintes d'installation.
Description
Relais de démarrage pompe PSR Hunter
Le Coffret start pompe PSR Hunter (PSR-22 dans ce cas) est un relais de démarrage conçu pour servir d'interface de puissance entre un programmateur d'arrosage basse tension et une pompe à eau électrique haute tension.
Fonction principale : Le programmateur d'arrosage émet un signal de 24V (basse tension) pour demander l'activation de la pompe. Le coffret PSR utilise ce signal pour actionner un relais qui démarre la pompe (haute tension) en toute sécurité.
Modèle PSR-22 : Il s'agit d'un modèle bipolaire adapté aux installations monophasées typiques.
Capacité : Le PSR-22 est capable de gérer la commutation pour des pompes ayant une puissance maximale de 2,2 kW (à 230V), ou 1,5 kW (à 120V). (Les spécifications peuvent varier légèrement ; ici on utilise les spécifications du modèle bipolaire).
Compatibilité programmateur : Compatible avec tous les programmateurs d'arrosage standard 24V du marché (Hunter, Rain Bird, etc.).
Sécurité : Le boîtier en plastique est classé NEMA 3R, garantissant une résistance aux intempéries pour une utilisation en extérieur.
Le coffret start pompe PSR Hunter est un élément de sécurité et de liaison indispensable lorsqu'une pompe est utilisée comme source d'eau pour le système d'irrigation.
Caractéristiques
| Marque | Hunter |
| Type de produit | Accessoires programmateurs |

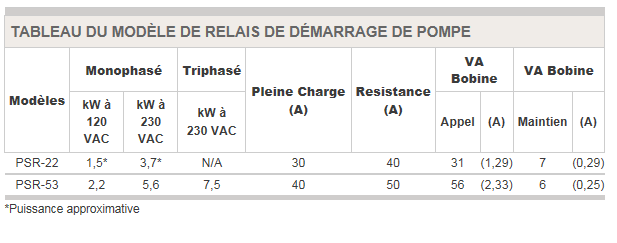

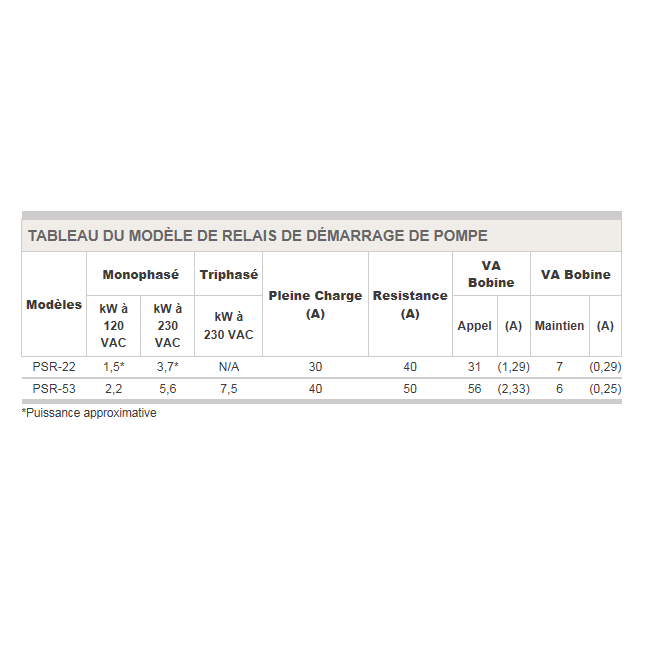

| Type de coffret de démarrage | PSR 22, PSR 53 |
| Caractéristiques | Bipolaire/ 1 sortie du relais pour 120 V à 1,5 kW ou 220 V à 2,2 kW.,Tripolaire : 1 sortie du relais pour 120 V à 2,2 kW, 220 V à 5,6 kW ou 220 V à 7,5 kw (triphasé). |
| Accessoires | Coffrets de démarage |
| Largeur | 19 cm. |
| Hauteur | 17 cm. |
| Profondeur | 12 cm. |
Caractéristiques Principales - Coffret Start Pompe PSR-22 Hunter
- Type de produit : Relais de démarrage de pompe (Pump Start Relay).
- Marque : Hunter.
- Modèle : PSR-22 (bipolaire).
- Fonction : Active une pompe électrique haute tension à partir d'un signal basse tension (24V) du programmateur.
- Compatibilité : Tous les programmateurs d'arrosage 24V standard.
- Puissance maximale de la pompe (typique) : 2,2 kW à 220-230 V (monophasé) ou 1,5 kW à 120 V.
- Tension de contrôle : 24 Volts (provenant du programmateur).
- Boîtier : Plastique robuste, classé NEMA 3R pour une installation en extérieur.
- Câblage : Entrées défonçables pour faciliter le raccordement électrique.
- Homologation : Conforme aux prescriptions électriques strictes (homologation UL et CE selon le modèle/marché).
