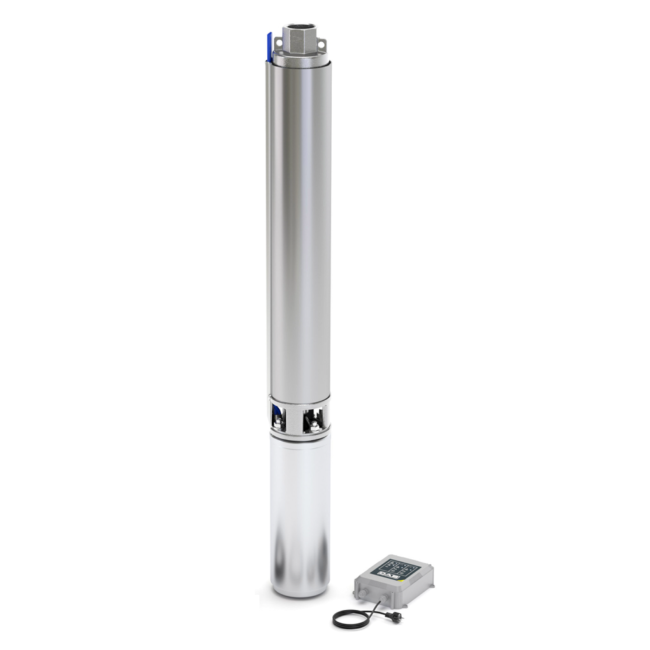

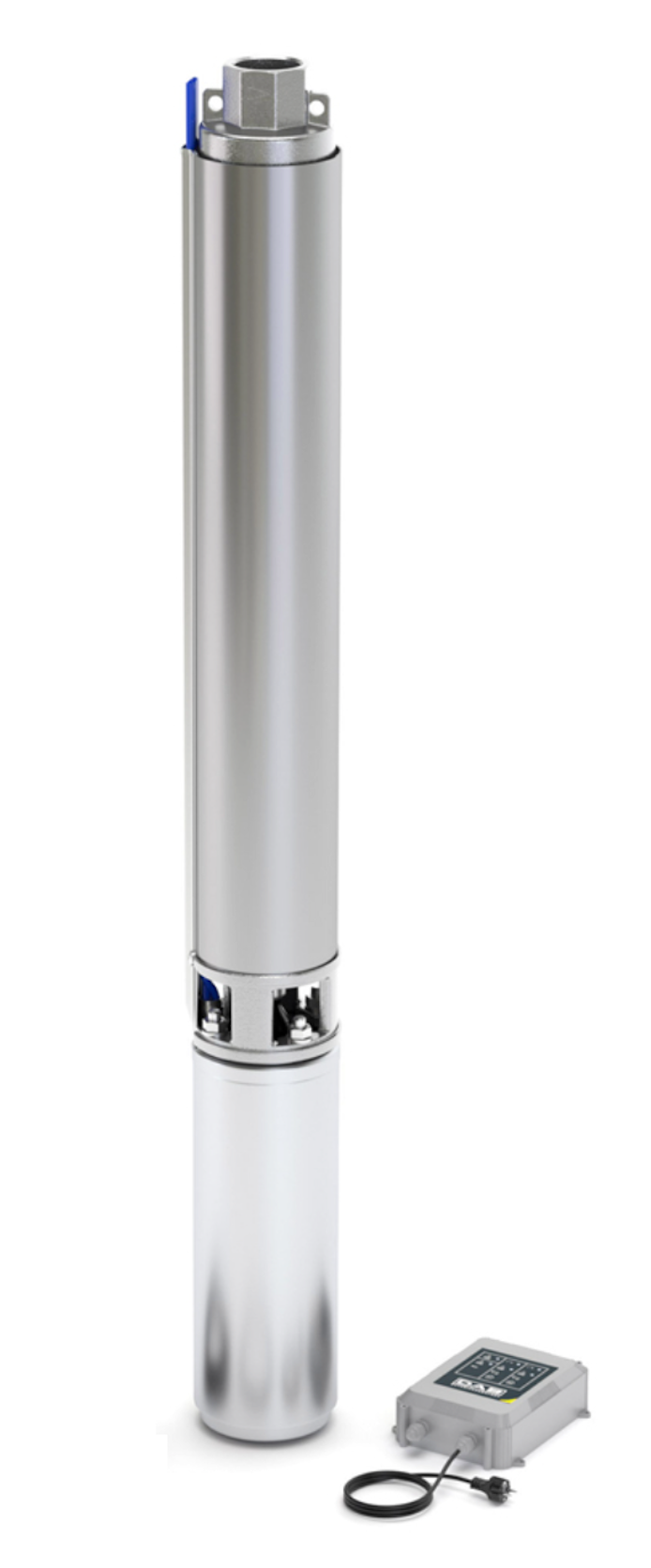

Pompes de forage S4-3 Monophasée DAB-Jetly

Pompes immergées pour forages 4'' ou plus, offrant un vaste choix de débits et de pressions pour répondre à de nombreuses applications dans l'alimentation, la surpression et la distribution d'eau dans des installations domestiques et industrielles (incendie, lavage, irrigation)

Remplace la série S4C (nouvelle réference JETLY 2020).

Garantie : 2 ans

 Pompe :

• De type centrifuge, multicellulaires avec turbines et diffuseurs en technopolymère.
• Chemise, arbre avec manchon d'accouplement, paliers et passages de roues, couvre-câble et visserie en acier inox.
• Anneau flottant anti-sable en matériau synthétique anti-abrasion particulièrement résistant.
• Crépine d'aspiration en inox.
• Bride de raccordement pompe-moteur et corps de refoulement supérieur en inox Aisi 304 (microfusion).
• Clapet de retenue incorporé inoxydable.

Moteur :

• De type submersible, asynchrone à 2 pôles, de marque Franklin .
• Entièrement en acier inox.
• Rotor en cage d'écureuil, supporté par un palier/ butée autocentré conçu pour accepter des charges axiales.
• Le stator est encapsulé dans une résine synthétique et inséré dans une enveloppe hermétique en acier inox.
• La lubrification des paliers est assurée par un liquide intérieur non toxique, qui sert également à protéger le moteur contre le gel et à dissiper la chaleur à l'extérieur.
• Les variations de température occasionnent des variations de volume du liquide lubrifiant, qui sont absorbées par une membrane située dans la partie inférieure du moteur.
• Condensateur permanent et protection thermique sont situés dans le coffret de commande fourni en version monophasée.
• Protection à prévoir par l'utilisateur en version triphasée.
• Indice de protection : IP 58.
• Classe d'isolement : B.
• Tension de série : mono 230 V / 50 Hz triphasé 400 V / 50 Hz.
• ACS N° 05 ACC LY 024.

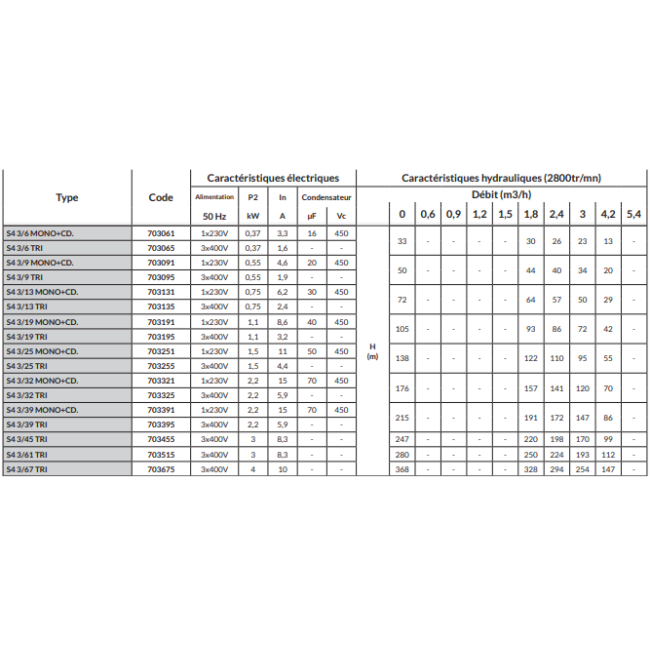

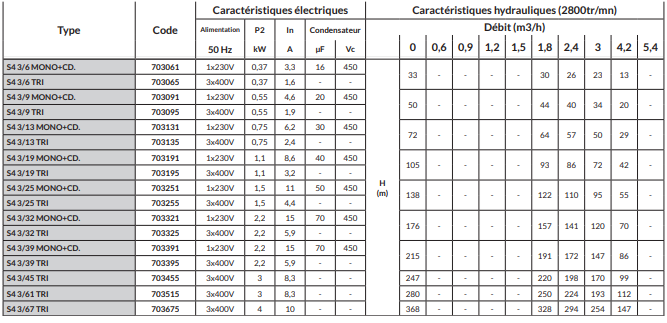

CARACTERISTIQUES TECHNIQUES :

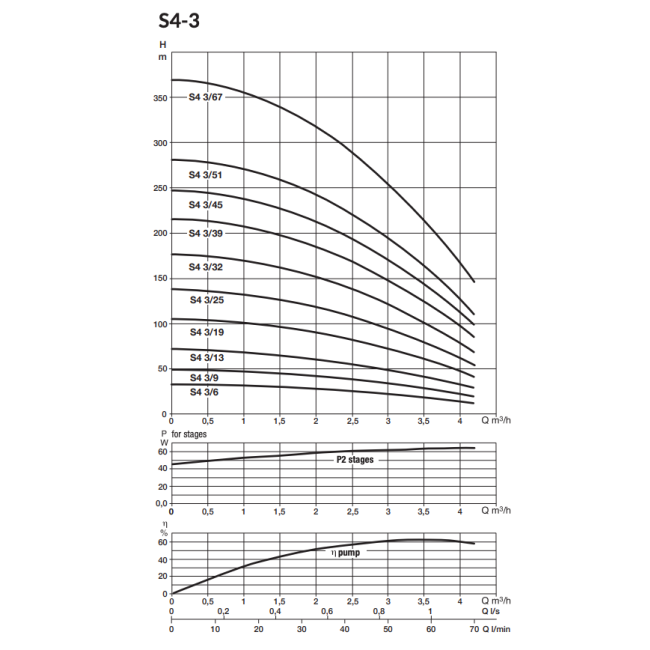

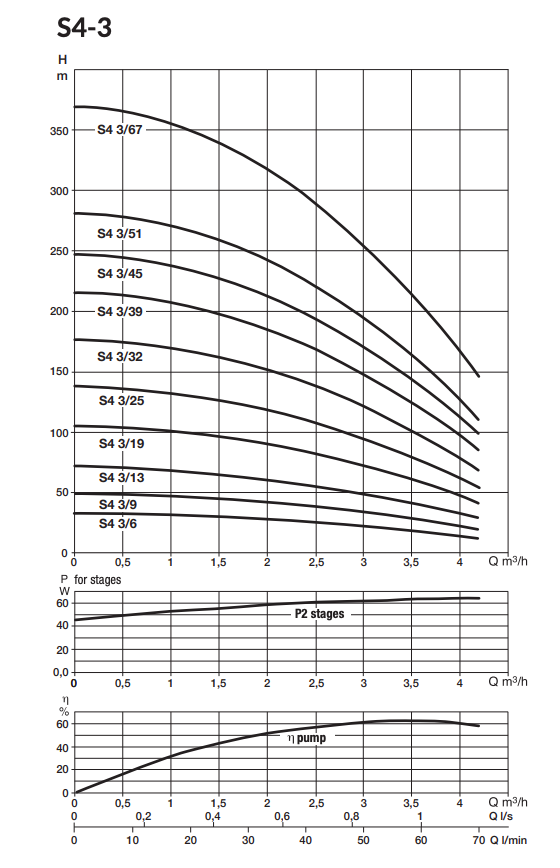

•  Plage d'utilisation : de 1,2 à 4,2 m3/h avec hauteur manométrique jusqu'à 268 mètres de C.E.
• Liquide pompé : propre, sans corps solides ou abrasifs, non agressif.
• Plage de température du liquide pompé : de 0 °C à + 30 °C.
• Installation : dans puits, forage 4'' ou plus, bassins, citernes, en position verticale.
• Fabrications spéciales : autres tensions et/ou fréquences.
• Accessoires à prévoir : coffret de protection moteur et de surveillance de niveau (voir coffrets DSN), boite de jonction étanche entre amorce de câble moteur et câble d'alimentation électrique.
• Section câble d'alimentation électrique : attention, consulter le tableau relatif au choix de la section du câble.
