Pompes de forage S4A Monophasée DAB-Jetly

Référence: 61.S4AM

Pompes de forage S4A Monophasée DAB-Jetly

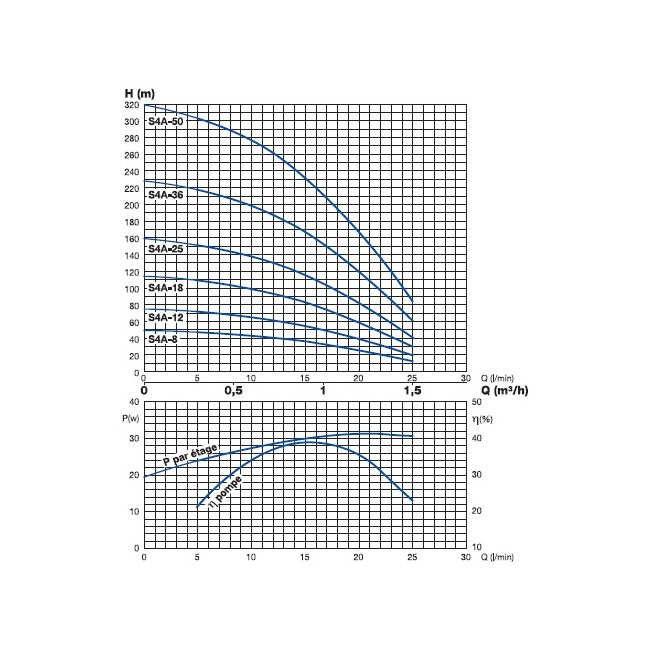

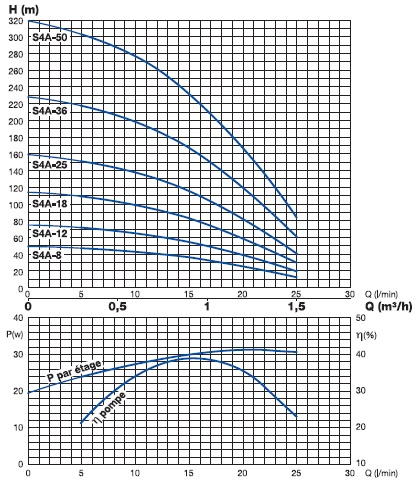

Débit : 0,6 à 1,5 m3/h - Hmt : 13,7 à 278 m - Puissance : 0,37 à 1,5 Kw Mono

Pompes immergées pour forages 4'' ou plus, pour répondre à de nombreuses applications dans l'alimentation, la surpression et la distribution d'eau dans des installations domestiques et industrielles.

Description complète et caractéristique

1 570,00€ TTC

Description

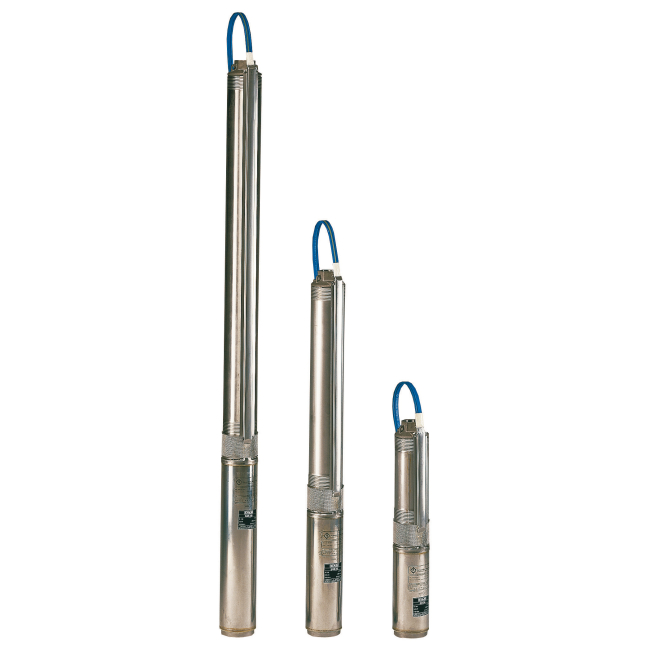

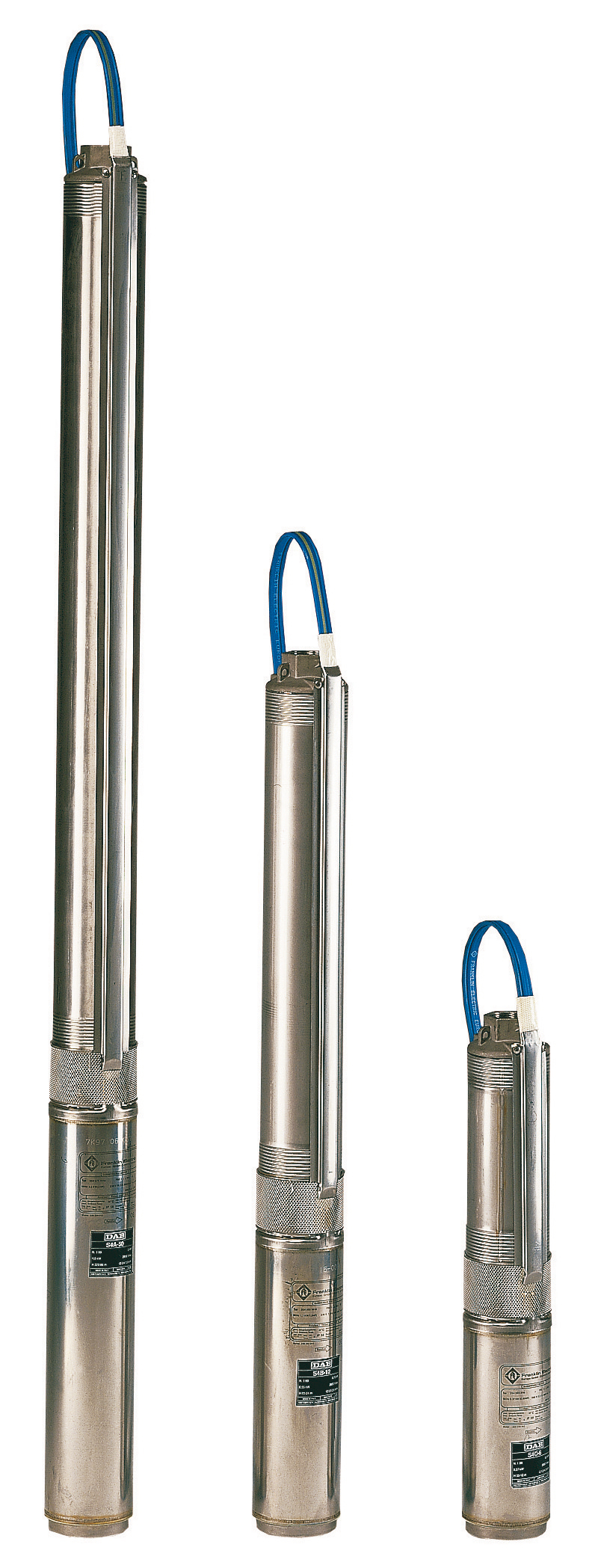

Pompes de forage S4A Monophasée DAB-Jetly

Pompes immergées pour forages 4'' ou plus, offrant un vaste choix de débits et de pressions pour répondre à de nombreuses applications dans l'alimentation, la surpression et la distribution d'eau dans des installations domestiques et industrielles (incendie, lavage, irrigation)

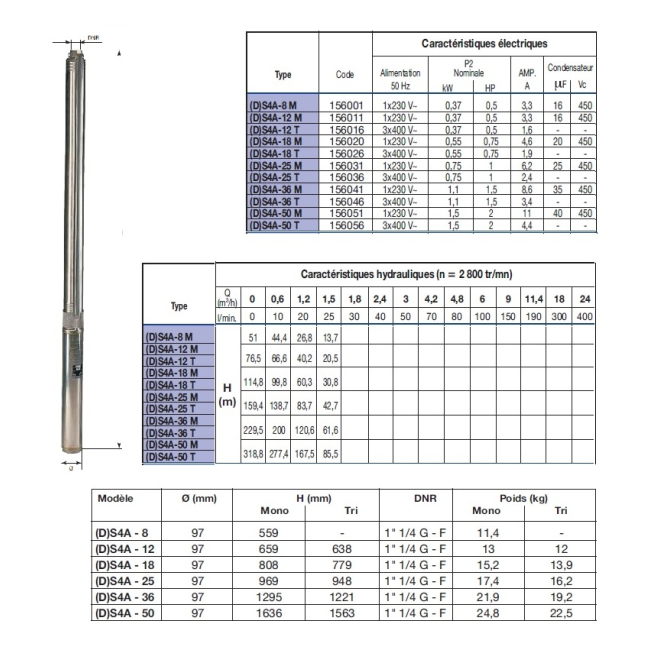

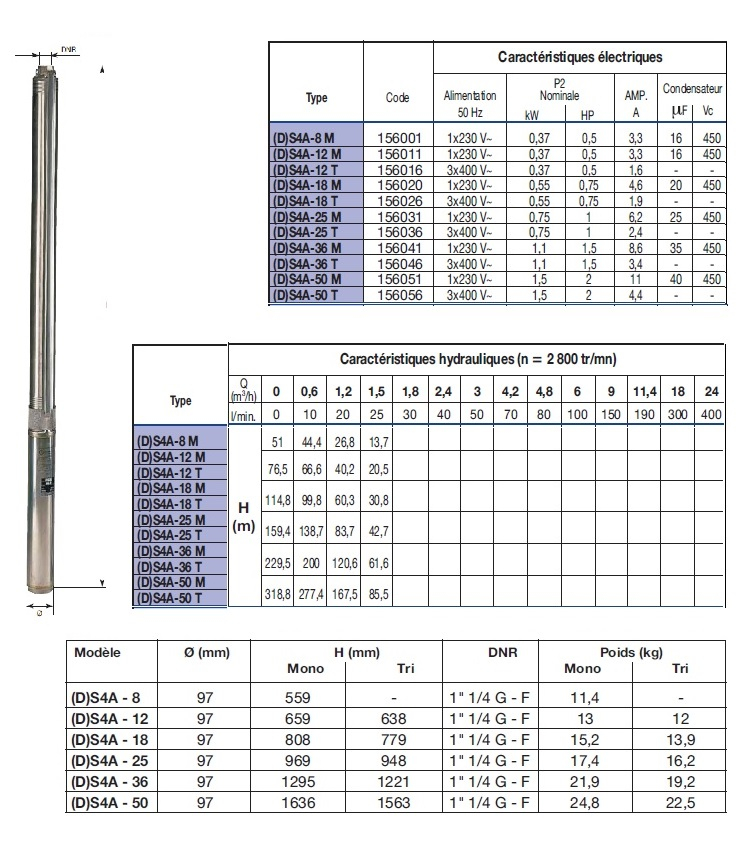

Caractéristiques

Marque	Jetly
Référence fabricant	156048,155998,156008,156018,156028,156038
Type de produit	Pompes de forage 4
Types	S4A-50 M, S4A-8 M, S4A-12 M, S4A-18 M, S4A-25 M, S4A-36 M
Type de pompe immergée	S4A (0,6 à 1,5 m3/h)
Caractéristiques	Pompe immergée 4" centrifuge, multicellulaire.
Eaux traitées	Liquides propres, sans corps solides ou abrasifs, non agressifs.
T° du liquide pompé	0°C à 40°C
Débit	0.6 à 1.5 m3/h.
HMT (Hauteur manométrique)	86 à 277 m,14 à 44 m,21 à 66 m,31 à 100 m,43 à 139 m,62 à 200 m
Tension d'alimentation	Mono 230 V
Ampères	11 A,3.3 A,4.6 A,6.2 a,8.6 A
Puissance	1.5 KW, 0.37 KW, 0.55 KW, 0.75 KW, 1.1 KW
Condensateur	40 µF,16 µF,20 µF,25 µF,35 µF
Diamètre de refoulement	Femelle 1" 1/4.
Installation	Dans puits, forage 4" ou plus, bassins, citernes, en position verticale.
Hauteur	1 636 mm,559 mm,659 mm,808 mm,969 mm,1 295 mm
Diamètre de la pompe	97 mm
Poids	24.8 Kg,11.4 Kg,13 Kg,15.2 Kg,17.4 Kg,21.9 Kg
Inclus	Amorce de câble (4 x 1,5 mm2).
Tension	Monophasé

CARACTERISTIQUES TECHNIQUES :

Plage d'utilisation : de 0,6 à 20 m3/h avec hauteur manométrique jusqu'à 280 mètres de C.E.
Liquide pompé : propre, sans corps solides ou abrasifs, non agressif.
Plage de température du liquide pompé : de 0 °C à + 30 °C.
Installation : dans puits, forage 4'' ou plus, bassins, citernes, en position verticale.
Fabrications spéciales : autres tensions et/ou fréquences.
Accessoires à prévoir : coffret de protection moteur et de surveillance de niveau (voir coffrets DSN), boite de jonction étanche entre amorce de câble moteur et câble d'alimentation électrique.
Section câble d'alimentation électrique : attention, consulter le tableau relatif au choix de la section du câble.

Pompe :

De type centrifuge, multicellulaires avec turbines et diffuseurs en technopolymère.
Chemise, arbre avec manchon d'accouplement, paliers et passages de roues, couvre-câble et visserie en acier inox.
Anneau flottant anti-sable en matériau synthétique anti-abrasion particulièrement résistant.
Crépine d'aspiration en inox.
Bride de raccordement pompe-moteur et corps de refoulement supérieur en inox Aisi 304 (microfusion).
Clapet de retenue incorporé inoxydable.

Moteur :

De type submersible, asynchrone à 2 pôles, de marque Franklin .
Entièrement en acier inox.
Rotor en cage d'écureuil, supporté par un palier/ butée autocentré conçu pour accepter des charges axiales.
Le stator est encapsulé dans une résine synthétique et inséré dans une enveloppe hermétique en acier inox.
La lubrification des paliers est assurée par un liquide intérieur non toxique, qui sert également à protéger le moteur contre le gel et à dissiper la chaleur à l'extérieur.
Les variations de température occasionnent des variations de volume du liquide lubrifiant, qui sont absorbées par une membrane située dans la partie inférieure du moteur.
Condensateur permanent et protection thermique sont situés dans le coffret de commande fourni en version monophasée.
Protection à prévoir par l'utilisateur en version triphasée.
Indice de protection : IP 58.
Classe d'isolement : B.
Tension de série : mono 230 V / 50 Hz triphasé 400 V / 50 Hz.
ACS N° 05 ACC LY 024.
