Référence: 61.KVC120

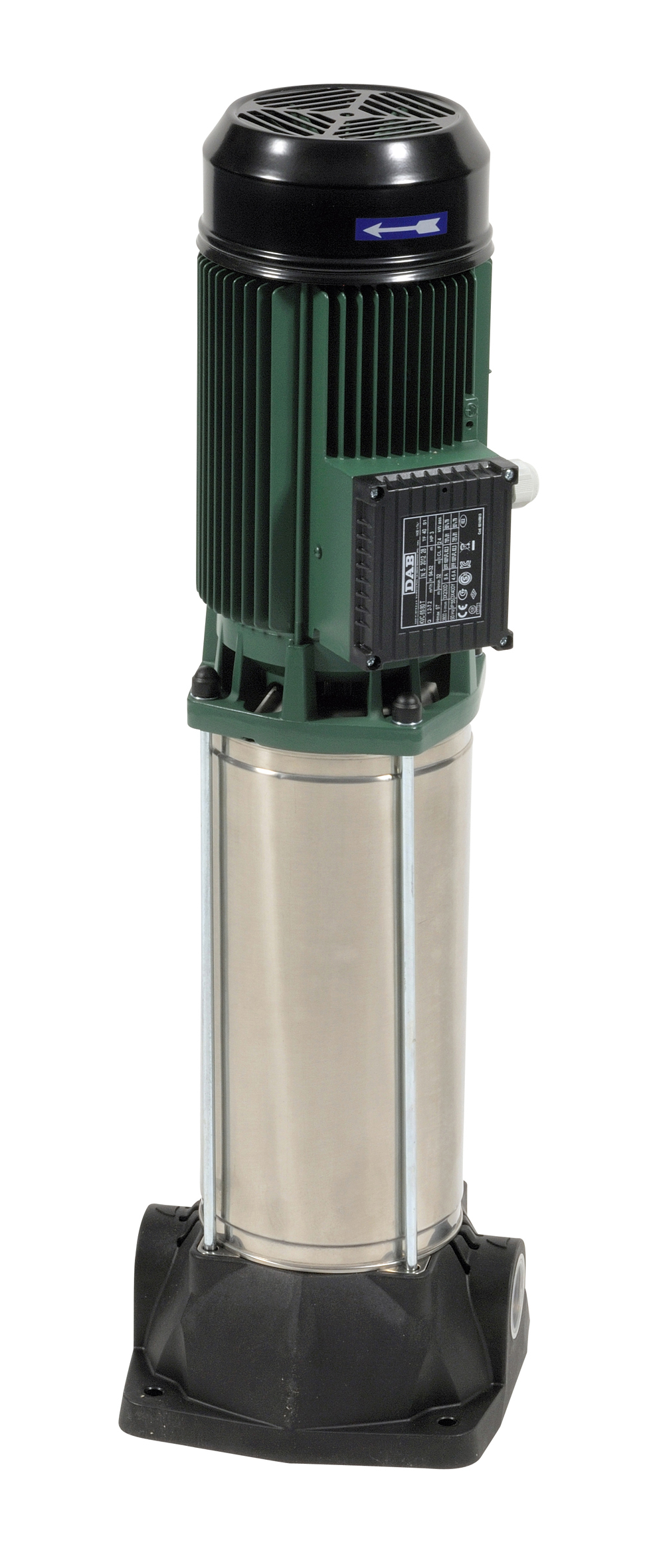

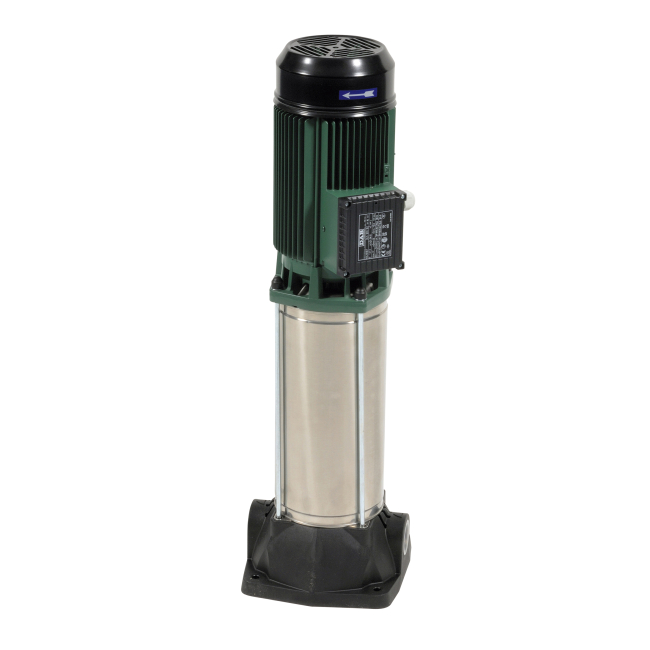

Pompe multicellulaire Série KVC 120 JETLY
Série KVC 120 (aspiration et refoulement en ligne)
Débit : 1,8 à 12 m3/h - Pression : 1 à 10 bars - Puissance : 1 à 3 kw
Garantie 2 ans
Description
Pompe multicellulaire Série KVC 120 verticales à arbre long avec aspiration et refoulement en ligne.
Elles sont particulièrement adaptées à la réalisation de groupes de surpression pour petites et moyennes installations. Elles peuvent être utilisées dans des domaines variés tels que : transfert de condensats et eau de refroidissement, groupes anti-incendie ou de lavage, alimentation d'eau potable et de réservoirs sous pression, installations d'irrigation par aspersion ou goutte-à-goutte.
Caractéristiques

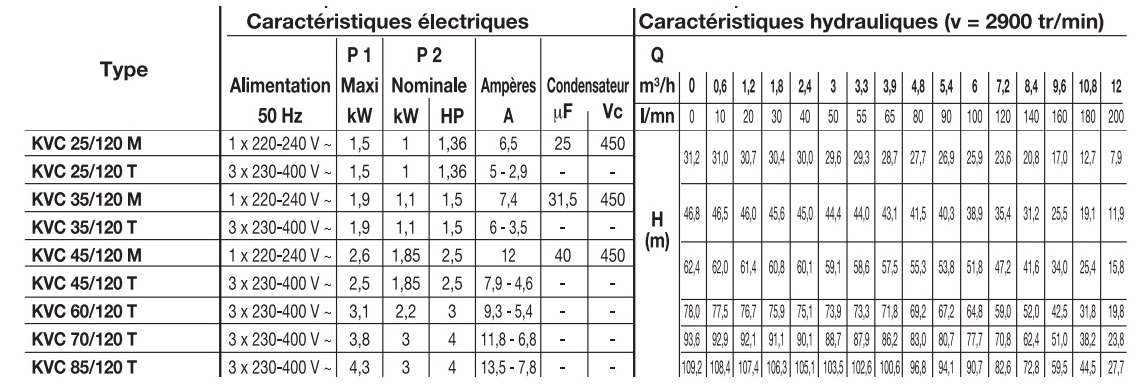

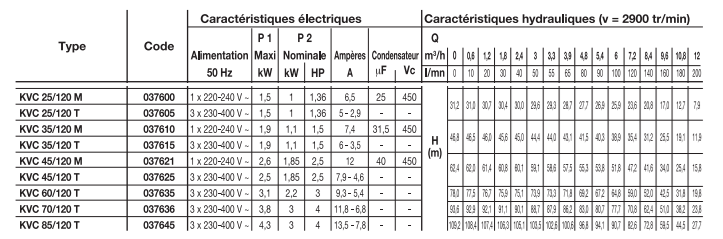

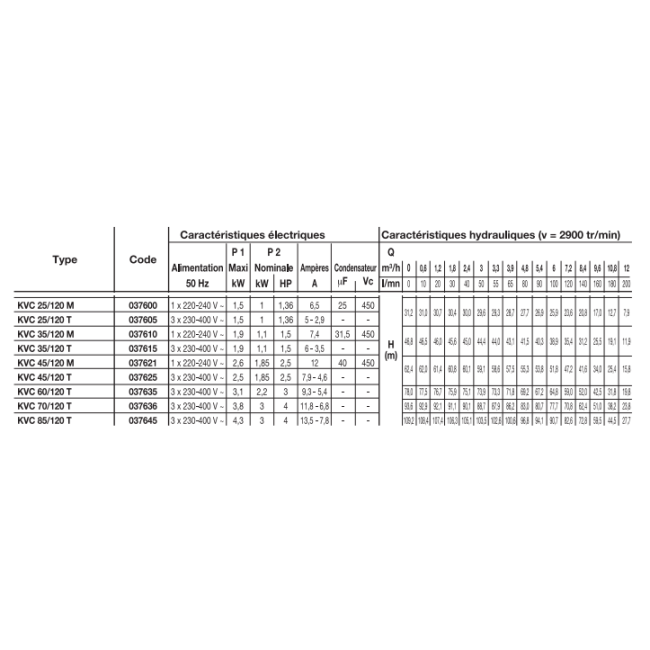

| Marque | Jetly |
| Référence fabricant | KVC25/120 Mono : 037600 // KVC25/120 Tri : 037605 // KVC35/120 Mono : 037610 // KVC35/120 Tri : 037615 // KVC45/120 Mono : 037621 // KVC45/120 Tri : 037625 // KVC60/120 Tri : 037635 // KVC70/120 Tri : 037636 // KVC80/120 Tri : 037645 |
| Type de produit | Pompes multicellulaires verticales |
| Types | KVC 25/120 M, KVC 25/120 T, KVC 35/120 M, KVC 35/120 T, KVC 45/120 M, KVC 45/120 T, KVC 60/120 T, KVC 70/120 T, KVC 85/120 T |
| Type de pompe de surface | KVC 120 (1,8 à 12 m3/h) |
| Caractéristiques | Pompe centrifuge multicellulaire verticale à arbre long avec aspiration et refoulement en ligne. |
| Eaux traitées | Propres, sans corps solides ou abrasifs, non agressives. |
| T° du liquide pompé | 0°C à 35°C |
| Température ambiante | jusqu'à 40°C |
| Débit | 6 m3/h |
| Pression | 2.59 bars,3.89 bars,5.18 bars,6.48 bars,7.77 bars,9.07 bars |
| Tension d'alimentation | Mono 230 V, Tri 400 V |
| Ampères | 5 - 2.9 A,6 - 3.5 A,7.9 - 4.6 A,9.3 - 5.4 A,11.8 - 6.8 A,13.5 - 7.8 A |
| Ampérage | 6.5 A, 7.4 A |
| Puissance | 1 KW, 1.1 KW, 1.85 KW, 2.2 KW, 3 KW |
| Condensateur | 25 µF,31.5 µF,40 µF |
| Diamètre d'aspiration | Femelle 1" 1/4 |
| Diamètre de refoulement | Femelle 1" 1/4 |
| Installation | Fixe en position Verticale. |
| Longueur | 235 mm |
| Largeur | 221 mm |
| Hauteur | 478 mm,480 mm,535 mm,535,610 mm,702 mm |
| Poids | 17.1 Kg,20.2 Kg,22 Kg,24 Kg,26 Kg,26.5 Kg |
| Tension | Monophasé, Triphasé |
| Pompes série DCS4 | DCS4 D-13T |
Les avantages des pompes multicellulaires série KVC 120 :
Les pompes multicellulaires verticales de la série KVC 120 sont idéales à la réalisation de groupes de surpression pour de petites et moyennes installations. Polyvalentes, elles sont utiles dans de nombreux domaines (groupe anti-incendie ou de lavage, installations d’irrigation par aspersion ou goutte-à-goutte). Fiables, robustes et compactes, elles s’adaptes à votre installation, même exigüe.
Applications :
- Réalisation de groupes de surpression pour petites et moyennes installations.
- Transfert de condensats et eau de refroidissement, groupes anti-incendie ou de lavage, alimentation d'eau potable et de réservoirs sous pression, installations d'irrigation par aspersion ou goutte-à-goutte.
Pompe :
- Corps d'aspiration, corps de refoulement, turbines, corps diffuseurs et diffuseurs en Technopolymère.
- Support moteur en fonte d'aluminium.
- Chemise pompe, bouchon de remplissage, bouchon de vidange avec pointeau pour amorçage en acier inox AISI 304.
- Garniture mécanique en carbone/céramique.
- Arbre et support garniture mécanique en acier inoxydable. ACS n°07 ACC LY 066.
Moteur :
- De type asynchrone, fermé, à refroidissement par ventilation extérieure.
- Rotor monté sur roulements à billes, graissés à vie et surdimensionnés pour garantir durée et silence.
- Couvercle ventilateur en Technopolymère (jusqu'à 1 kW) ou tôle galvanisée peinte noire (au-delà de 1 kW).
- Protection thermo-ampèremétrique et condensateur permanent incorporé dans la version monophasée.
- Protection à charge de l'utilisateur dans la version triphasée, selon normes en vigueur.
- Construction selon normes CEI 2-3/CEI 61-69 (EN 60 335-2-41).
- Indice de protection : IP 55.
- Classe d'isolement : F.
- Voltages de série : Monophasé 220-240 V / 50 Hz, Triphasé 230-400 V / 50 Hz.
