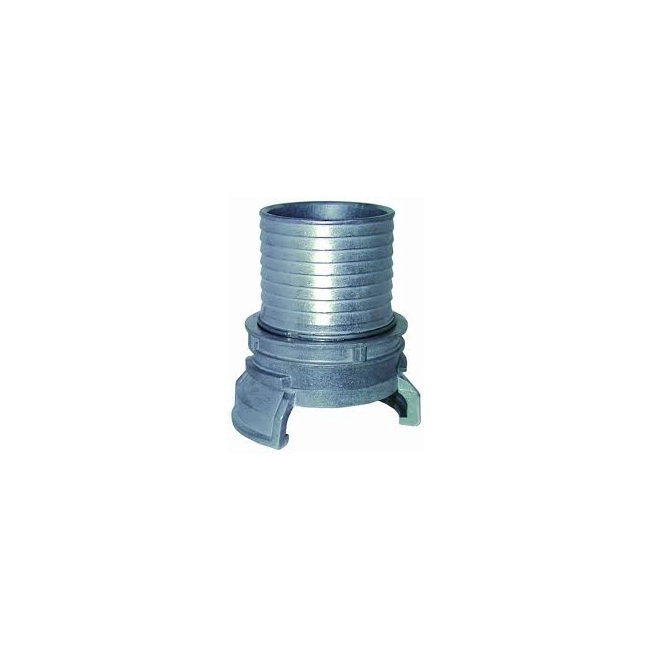

Raccord symétrique alu DN40 - cannelé 40

Le raccord symétrique appelé couramment « raccord pompier », est un dispositif mécanique de raccordement de deux tuyaux. Ce système est utilisé pour le transvasement de liquides ou de pulvérulents dans les industries chimiques, pétrochimiques, alimentaires, l'irrigation, la lutte contre l'incendie. Les deux tuyaux à raccorder sont muni chacun d'un demi-raccord.Un demi-raccord est composé d'un corps à l'avant duquel une gorge comporte le joint d'étanchéité, de deux demi-coquilles ou machoires, d'une bague de verrouillage tournant librement et comportant les rampes servant au verrouillage, un jonc de maintien en position de la bague de verrouillage.

Caractéristiques techniques

• Type de raccord : Symétrique type Guillemin avec douille annelée
• Matériau : Alliage d'aluminium de haute qualité
• Pression de service : Jusqu'à 16 bars
• Plage de température : De -20 degrés à +65 degrés
• Étanchéité : Joint en caoutchouc NBR inclus sur la face symétrique
• Fixation du tuyau : Par collier de serrage (non inclus) sur les cannelures
• Norme de référence : NF E 29-572
