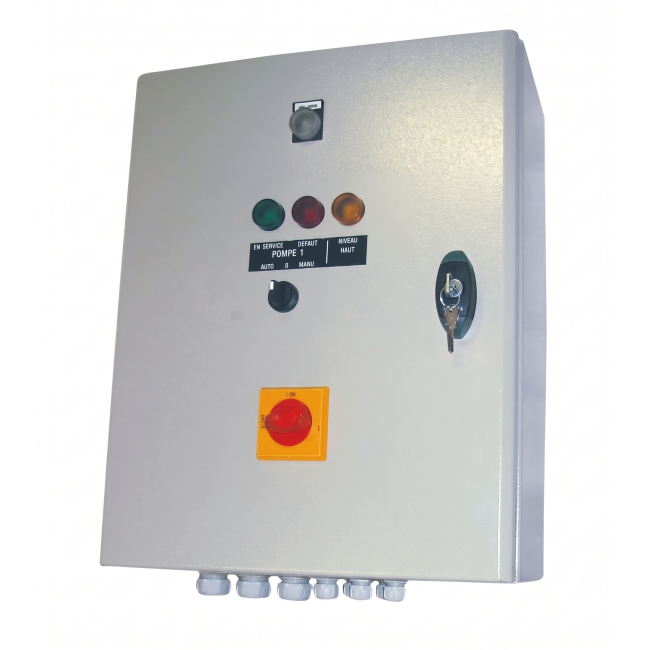

Armoire de commande A1S80

Armoire de commande A1S80

L’armoire de commande A1S80 assure la commande et la protection d’une pompe de relevage SEMISOM série 80. Alimentée en triphasé 400 V, elle dispose d’une plage de réglage de 4 à 18 A, permettant d’adapter la protection à l’intensité nominale de la pompe raccordée.

Son commutateur Auto-0-Manu permet de sélectionner le mode de fonctionnement. En automatique, le niveau haut déclenche la pompe et le niveau bas arrête le pompage. En mode manuel, le fonctionnement reste conditionné par le flotteur de niveau bas. Des voyants en façade indiquent la mise sous tension, le fonctionnement, les défauts et l’alarme de niveau.

La protection magnétothermique protège la pompe contre les courts-circuits, les surintensités et les manques de phases. Un relais associé à la sonde de la chambre à huile détecte la présence d’eau et provoque l’arrêt de la pompe en cas de défaut. Un contact sec de synthèse défaut permet le report des alarmes vers un équipement externe.

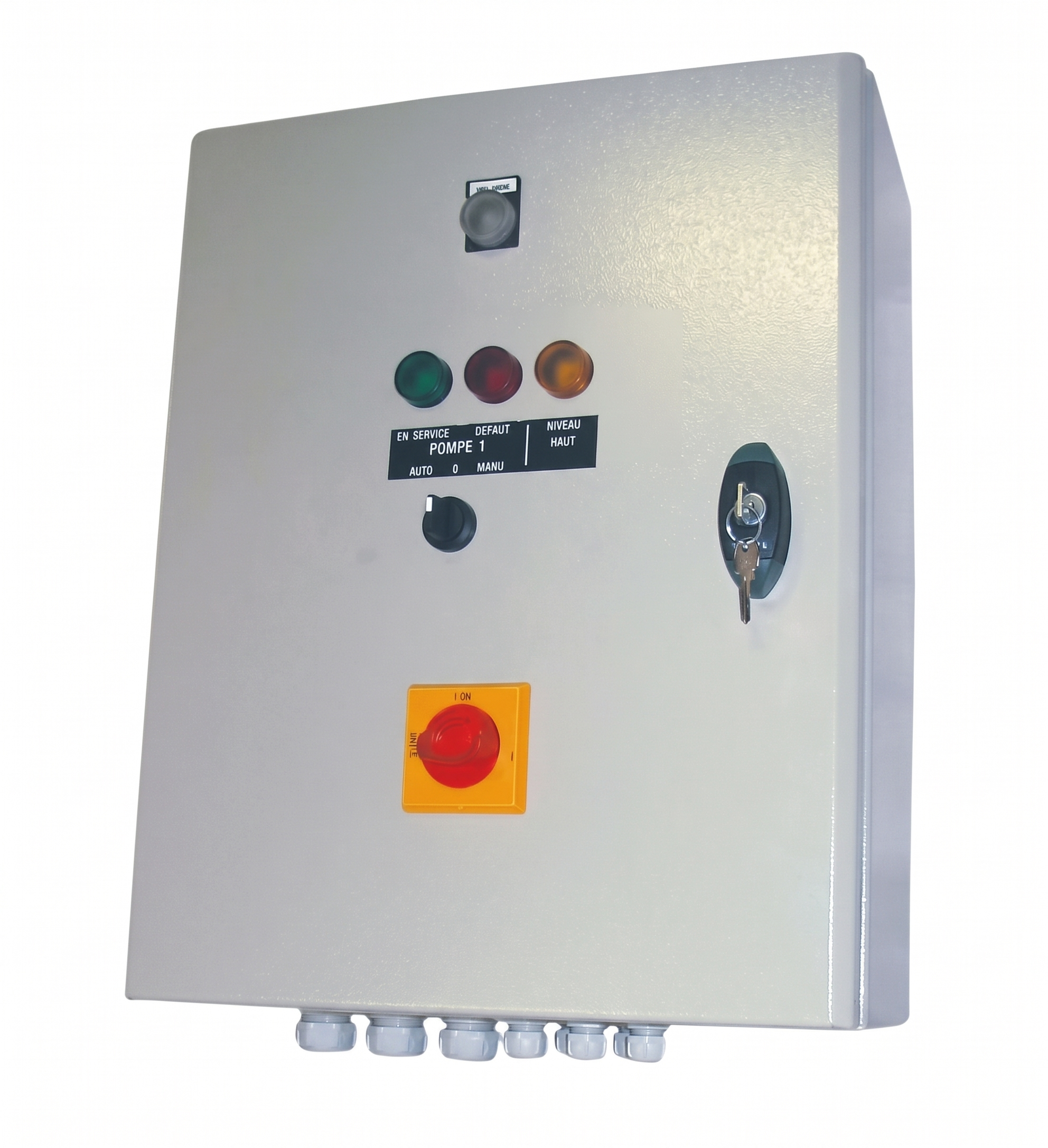

Réalisée dans un coffret métallique IP66, l’A1S80 dispose d’une serrure à clé, de pattes de fixation murale et d’un interrupteur sectionneur général cadenassable en position ouverte. Les régulateurs de niveau adaptés à l’installation sont à prévoir séparément.

Caractéristiques techniques

• Modèle : A1S80.
• Référence : 470180.
• Application : commande et protection d’une pompe de relevage SEMISOM série 80.
• Alimentation : triphasée 400 V.
• Plage de réglage : 4 à 18 A.
• Coffret : métallique, indice de protection IP66.
• Fixation : murale, avec jeu de pattes de fixation.
• Fermeture : serrure à clé.
• Commande : commutateur Auto-0-Manu.
• Mode automatique : démarrage au niveau haut et arrêt au niveau bas.
• Mode manuel : fonctionnement conditionné par le flotteur de niveau bas.
• Voyants : sous tension, en service, défaut et alarme niveau.
• Protection moteur : bloc démarreur magnétothermique Q1, gamme TESYS, contre les courts-circuits, les surintensités et les manques de phases.
• Surveillance d’étanchéité : relais à seuil KA1 associé à la sonde de la chambre à huile de la pompe, avec arrêt en cas de détection d’eau.
• Report d’alarme : contact sec de synthèse défaut disponible sur bornier, activé pour disjonction, Ipsotherme, étanchéité ou niveau d’alarme.
• Sectionnement : interrupteur sectionneur général cadenassable en position ouverte.
• Transformateur de sécurité : 24 V alternatif, protégé par fusibles au primaire et au secondaire.
• Réalisation : composants électromécaniques, fils repérés sous goulotte isolante, bornier incliné et repéré, barrette de terre.
• Entrées de câbles : presse-étoupes standard ISO.
• Documentation : schéma de principe avec bornier de raccordement et nomenclature.
• Dimensions selon la notice : L 300 × l 230 × H 530 mm.
• Poids : 15 kg.
• Normes mentionnées dans la notice : NF C 15-100, EN 60204 et EN 60439 ; EN 61558 pour le transformateur de sécurité.
• Accessoires de niveau : régulateur IFB et interrupteur MICROSTART, proposés séparément.
• Option sur demande : interrupteur différentiel 30 mA.

Principaux avantages

• Adaptation à la gamme SEMISOM 80 : réglage de 4 à 18 A selon la pompe raccordée.
• Gestion automatique du relevage : démarrage et arrêt commandés par les niveaux d’eau.
• Protection et surveillance : protection magnétothermique et contrôle de la présence d’eau dans la chambre à huile.
• État de fonctionnement visible : voyants en façade pour identifier la marche et les alarmes.
• Report des défauts : contact sec permettant de transmettre une alarme à un dispositif externe.
• Coffret robuste : enveloppe métallique IP66, serrure à clé et sectionneur cadenassable.
