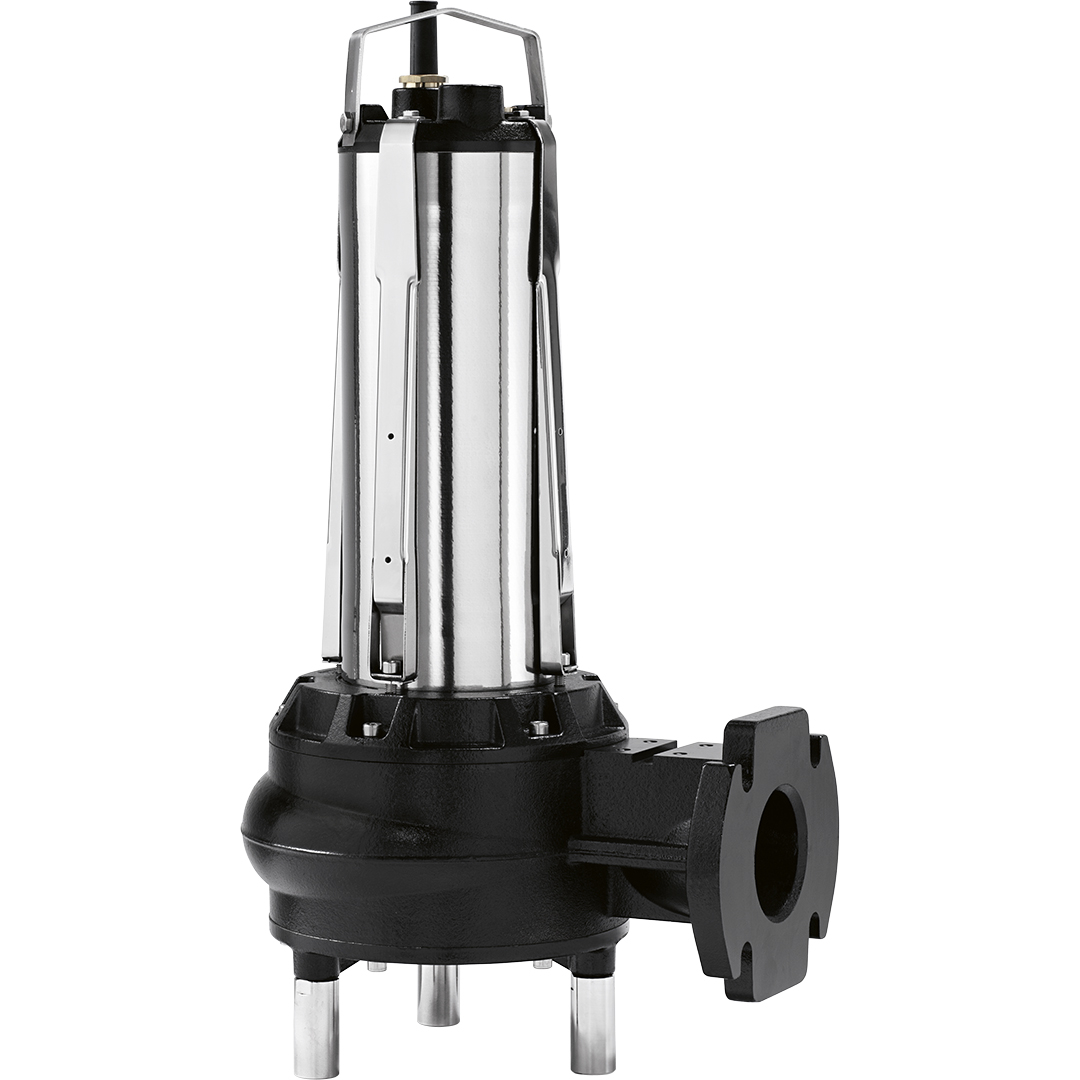

Pompe Semisom 1055/80T Jetly

Pompe Semisom 1055/80T Jetly

La pompe de relevage Semisom 1055/80T Jetly est conçue pour l’évacuation des eaux usées et chargées des installations collectives. Elle convient notamment aux hôtels, campings, grands ensembles et établissements hospitaliers. Elle peut également être utilisée pour le drainage des eaux pluviales et la vidange de grands réservoirs.

Équipée d’une roue Vortex à passage intégral, elle permet de pomper des liquides contenant des corps solides en suspension jusqu’à 74 mm de diamètre. Ses performances atteignent notamment 45 m³/h à 14,1 mètres de HMT et 60 m³/h à 11,4 mètres de HMT. Son refoulement à bride DN 80 PN 10 permet son raccordement à une installation de relevage adaptée.

Son moteur triphasé 400 V à 2 pôles développe une puissance utile de 4 kW et tourne à 2 800 tr/min. Le moteur asynchrone à bain de liquide réfrigérant dispose d’un contrôle thermique du bobinage par ipsotherme. Une sonde de détection d’eau dans l’huile permet également de surveiller l’étanchéité de la garniture mécanique.

La construction associe un corps de pompe, une roue et un couvercle moteur en fonte à une enveloppe et un arbre moteur en acier inoxydable. Une double garniture mécanique assure l’étanchéité côté pompe et côté moteur.

Livrée avec 10 mètres de câble, la Semisom 1055/80T peut être associée aux armoires A1S80 ou A2S80 et à des régulateurs de niveau pour sa commande et sa protection. Le constructeur préconise un clapet de retenue à boule sur la conduite de refoulement.

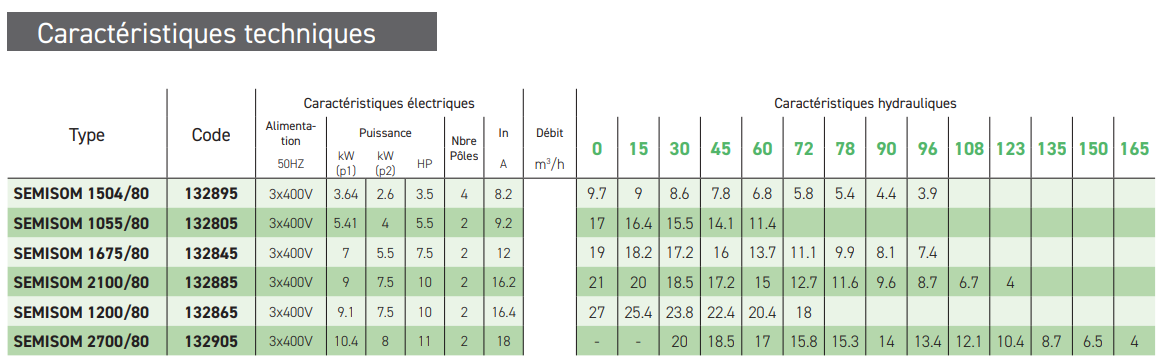

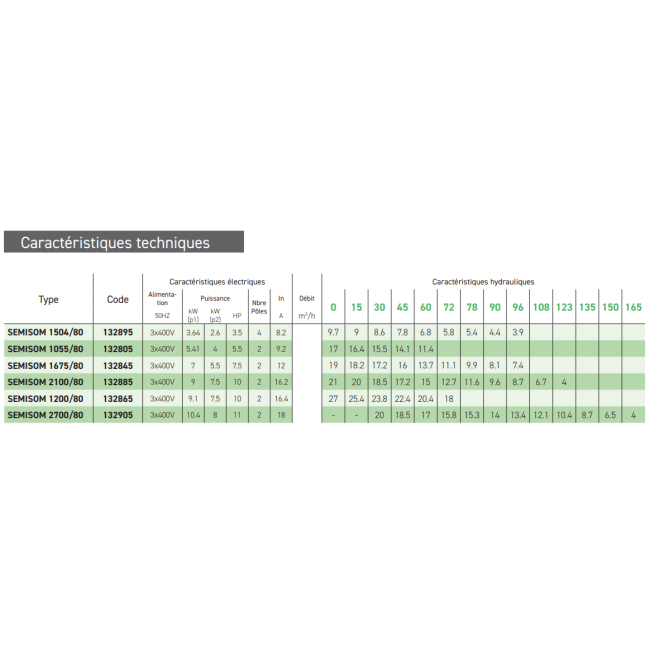

Caractéristiques techniques

• Marque : Jetly.
• Modèle : Semisom 1055/80T.
• Code produit : 132805.
• Applications : relevage d’eaux usées et chargées, drainage des eaux pluviales et vidange de grands réservoirs.
• Type de roue : Vortex à passage intégral.
• Diamètre de passage : 74 mm.
• Plage hydraulique documentée hors débit nul : 15 à 60 m³/h pour une HMT respective de 16,4 à 11,4 m.
• HMT à débit nul : 17 m.
• Point de fonctionnement : 45 m³/h à 14,1 m de HMT.
• Refoulement : bride DN 80 PN 10, selon UNI EN 1092-1.
• Alimentation : triphasé 400 V, 50 Hz.
• Puissance absorbée P1 : 5,41 kW.
• Puissance utile P2 : 4 kW.
• Intensité nominale : 9,2 A.
• Moteur : asynchrone, 2 pôles, à bain de liquide réfrigérant.
• Vitesse de rotation : 2 800 tr/min.
• Corps de pompe, roue et couvercle moteur : fonte.
• Enveloppe moteur, arbre, tirants et boulonnerie : acier inoxydable.
• Étanchéité : double garniture mécanique, carbure de silice/céramique côté pompe et graphite/céramique côté moteur.
• Surveillance thermique : ipsotherme pour le contrôle de l’échauffement du bobinage.
• Surveillance d’étanchéité : sonde de détection d’eau dans l’huile.
• Câble fourni : 10 m, sections 4 × 2,5 mm² + 3 × 0,75 mm².
• Température maximale du liquide : +50 °C.
• Profondeur maximale d’immersion : 20 m.
• Niveau minimal d’aspiration : 275 mm.
• Nombre maximal de démarrages : 15 par heure, régulièrement répartis.
• Hauteur, cote A : 703 mm.
• Poids : 65,5 kg.
• Commande et protection préconisées : armoire A1S80 ou A2S80 avec régulateurs de niveau et d’alarme.
• Accessoires proposés : pied d’assise S80 (455029), griffe d’accroche seule (455028) et bride de refoulement S80 (455035).

Principaux avantages

• Grand passage de solides : roue Vortex permettant le transfert de particules jusqu’à 74 mm.
• Adaptée aux installations collectives : relevage des eaux usées et chargées des hôtels, campings et grands ensembles.
• Performances hydrauliques : débit de 60 m³/h à 11,4 m de HMT.
• Construction robuste : association de composants en fonte et en acier inoxydable.
• Double garniture mécanique : étanchéité côté pompe et côté moteur.
• Surveillance intégrée : contrôle thermique du bobinage et détection d’eau dans l’huile, à raccorder à une commande adaptée.
• Fonctionnement automatisable : association possible avec une armoire de commande et des régulateurs de niveau.
• Câble fourni : 10 mètres pour le raccordement à l’installation.
