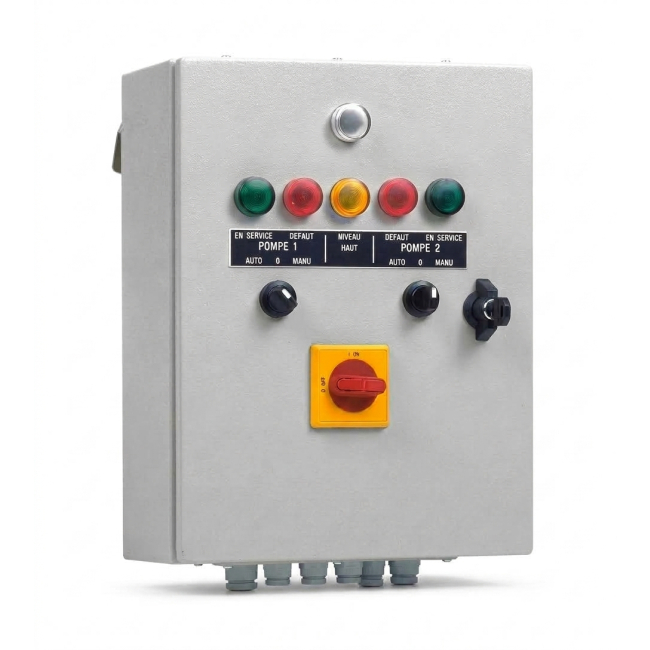

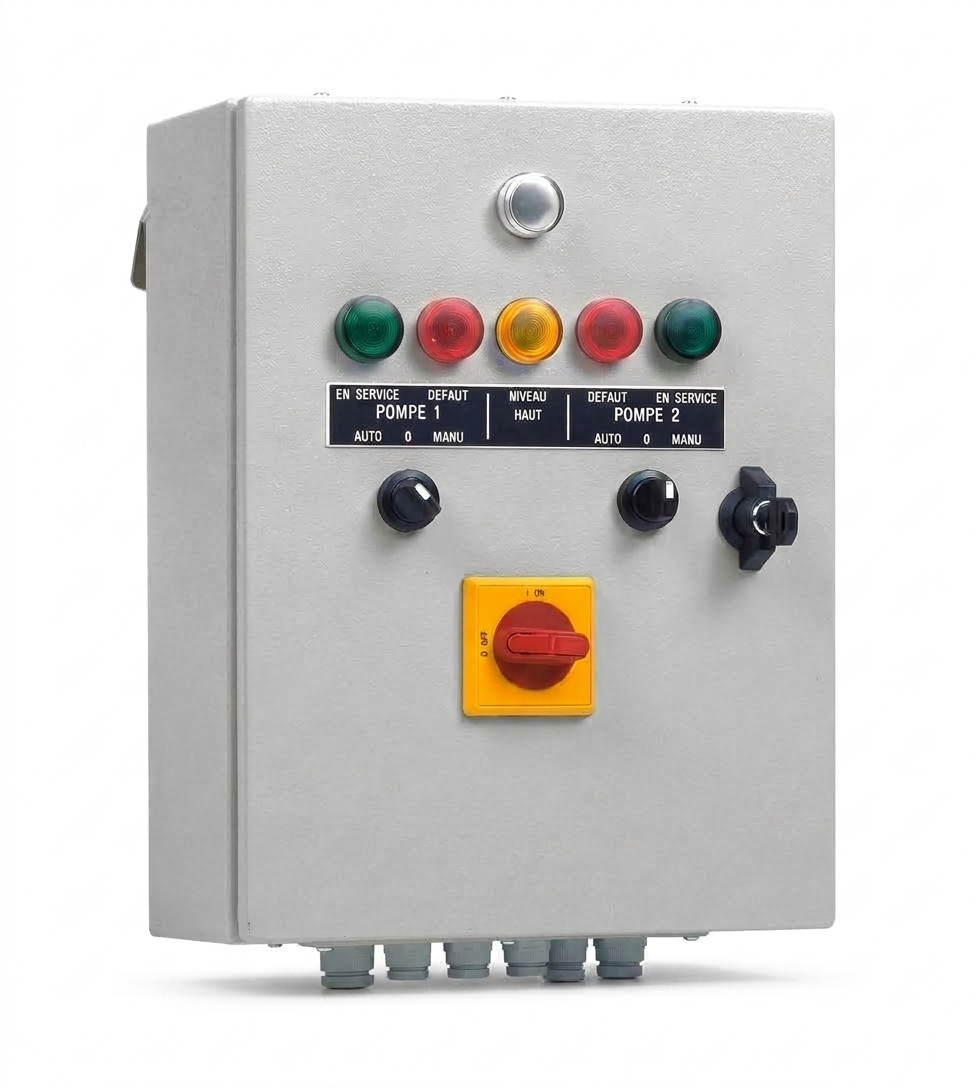

Armoire de commande A2S80

Armoire de commande A2S80

L’armoire de commande A2S80 assure la commande et la protection de deux pompes de relevage SEMISOM série 80. Elle permet de centraliser leur fonctionnement et le raccordement des protections IPSO et des sondes d’humidité.

La commande par quatre flotteurs gère les niveaux d’arrêt, de démarrage et d’alarme. L’alternance automatique répartit les cycles entre les deux pompes. En cas de défaut sur l’une d’elles, la commande est reportée sur l’autre pompe afin de maintenir le relevage lorsque celle-ci est disponible.

Caractéristiques techniques

• Modèle : A2S80.
• Référence : 470280.
• Application : commande et protection de deux pompes de relevage SEMISOM série 80.
• Alimentation : triphasée 400 V.
• Plage de réglage : 4 à 18 A par pompe.
• Coffret : métallique, indice de protection IP66.
• Fixation : murale, avec jeu de pattes de fixation.
• Fermeture : serrure à clé.
• Commande : un commutateur Auto-0-Manu par pompe.
• Gestion des niveaux : commande par quatre flotteurs : niveau bas, niveau moyen, niveau haut et niveau d’alarme.
• Mode automatique : démarrage d’une pompe au niveau moyen, démarrage de la seconde au niveau haut et arrêt du pompage au niveau bas.
• Alternance : permutation automatique des pompes à chaque arrêt du pompage.
• Secours automatique : report immédiat du fonctionnement sur l’autre pompe en cas de disjonction, de défaut Ipsotherme ou d’étanchéité.
• Mode manuel : fonctionnement des pompes conditionné par le flotteur de niveau bas.
• Configuration de secours : fonctionnement possible avec une pompe en service et une pompe en secours, selon le raccordement prévu dans la notice.
• Voyants : sous tension, en service et défaut pour chaque pompe, ainsi qu’alarme niveau.
• Protection moteur : blocs démarreurs magnétothermiques Q1 et Q2, gamme TESYS, contre les courts-circuits, les surintensités et les manques de phases.
• Raccordements de surveillance : protections IPSO et sondes d’humidité des deux pompes.
• Surveillance d’étanchéité : relais à seuil KA1 et KA3 associés aux sondes des chambres à huile, avec arrêt de la pompe concernée et signalisation en cas de détection d’eau.
• Report d’alarme : contact sec de synthèse défaut disponible sur bornier, activé pour disjonction, Ipsotherme, étanchéité ou niveau d’alarme.
• Sectionnement : interrupteur sectionneur général cadenassable en position ouverte ; blocs démarreurs également cadenassables individuellement en position OFF.
• Transformateur de sécurité : 24 V alternatif, protégé par fusibles au primaire et au secondaire.
• Réalisation : composants électromécaniques, fils repérés sous goulotte isolante, bornier incliné et repéré, barrette de terre.
• Entrées de câbles : presse-étoupes standard ISO.
• Documentation : schéma de principe avec bornier de raccordement et nomenclature.
• Dimensions selon la notice : L 400 × l 230 × H 530 mm.
• Poids : 18 kg.
• Normes mentionnées dans la notice : NF C 15-100, EN 60204 et EN 60439 ; EN 61558 pour le transformateur de sécurité.
• Accessoires de niveau : régulateur IFB et interrupteur MICROSTART, proposés séparément.
• Option sur demande : interrupteur différentiel 30 mA.

Principaux avantages

• Gestion de deux pompes : commande et protection centralisées des pompes SEMISOM série 80.
• Réglage adapté à chaque moteur : plage de protection de 4 à 18 A par pompe.
• Alternance automatique : répartition des cycles de fonctionnement entre les deux pompes.
• Renfort au niveau haut : démarrage de la seconde pompe lorsque le niveau d’eau augmente.
• Relais en cas de défaut : report automatique sur l’autre pompe disponible pour poursuivre le relevage.
• Protection et surveillance : protections magnétothermiques, raccordements IPSO et contrôle de la présence d’eau dans les chambres à huile.
• État de fonctionnement visible : voyants en façade pour identifier la marche, les défauts et l’alarme de niveau.
• Report des défauts : contact sec permettant de transmettre une alarme à un dispositif externe.
• Coffret robuste : enveloppe métallique IP66, serrure à clé et sectionneur cadenassable.
