Pompe Semisom 1504/80T Jetly

Pompe Semisom 1504/80T Jetly

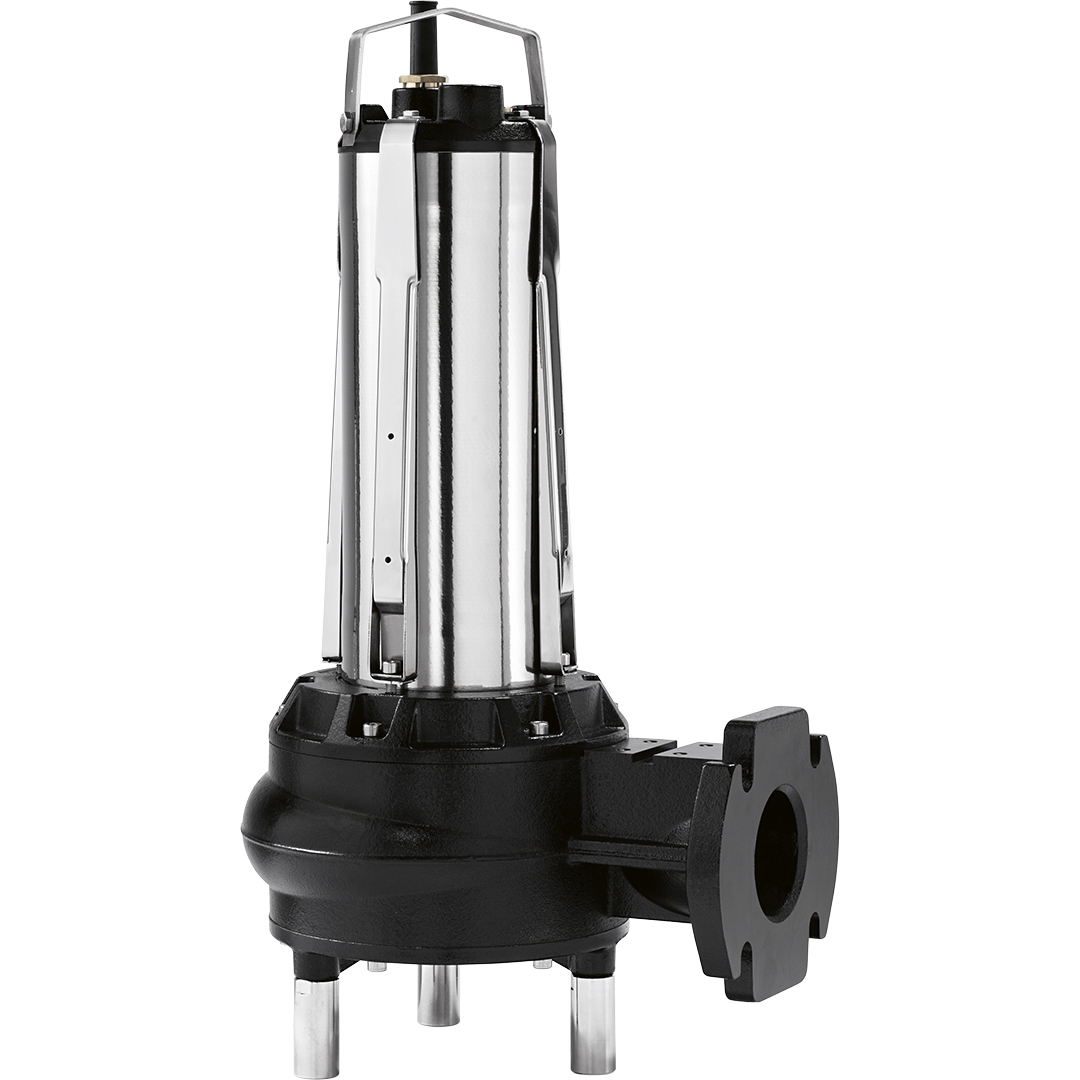

La pompe de relevage Semisom 1504/80T Jetly est conçue pour l’évacuation des eaux usées et chargées. Elle convient aux installations collectives telles que les hôtels, campings, grands ensembles et établissements hospitaliers, ainsi qu’au drainage des eaux pluviales et à la vidange de grands réservoirs.

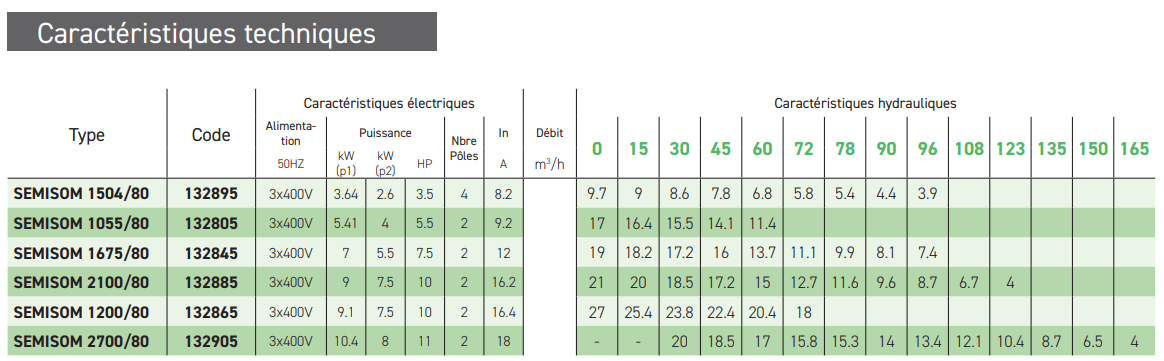

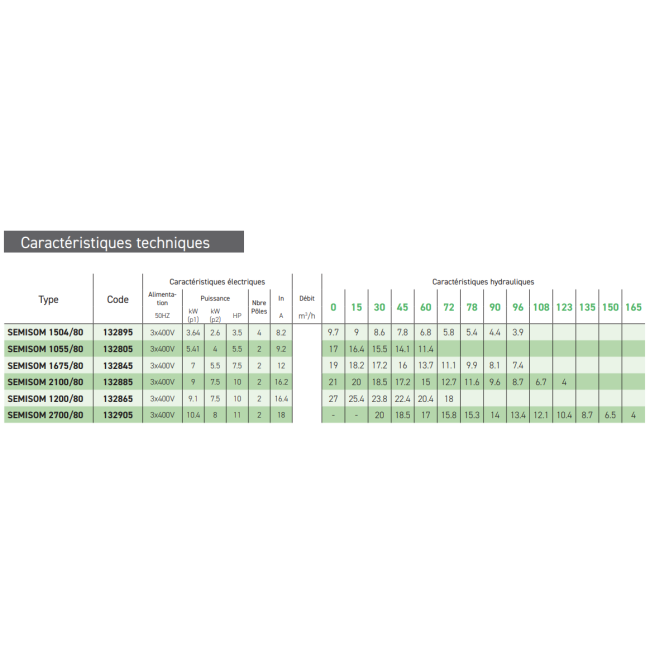

Sa roue Vortex à passage intégral permet le pompage de liquides contenant des corps solides en suspension jusqu’à 74 mm de diamètre. Son refoulement à bride DN 80 PN 10 est adapté aux installations de relevage à débit important. Le tableau hydraulique indique notamment un débit de 60 m³/h à 6,8 mètres de HMT et de 96 m³/h à 3,9 mètres de HMT.

Alimentée en triphasé 400 V, cette pompe dispose d’un moteur asynchrone 4 pôles à 1 400 tr/min, d’une puissance utile de 2,6 kW. Le moteur à bain de liquide réfrigérant est équipé d’un contrôle thermique du bobinage par ipsotherme. Une sonde de détection d’eau dans l’huile permet également de surveiller l’étanchéité de la garniture mécanique.

Le corps de pompe, la roue et le couvercle moteur sont en fonte, tandis que l’enveloppe et l’arbre moteur sont en acier inoxydable. Une double garniture mécanique complète cette construction.

Livrée avec 10 mètres de câble, la Semisom 1504/80T peut être associée aux armoires A1S80 ou A2S80 et à des régulateurs de niveau pour sa commande et sa protection. Un clapet de retenue à boule est nécessaire sur la conduite de refoulement, conformément aux préconisations du constructeur.

Caractéristiques techniques

• Marque : Jetly.
• Modèle : Semisom 1504/80T.
• Code produit : 132895.
• Application : relevage d’eaux usées et chargées, drainage des eaux pluviales et vidange de réservoirs.
• Type de roue : Vortex à passage intégral.
• Diamètre de passage : 74 mm.
• Plage hydraulique documentée hors débit nul : 15 à 96 m³/h pour une HMT respective de 9 à 3,9 m.
• HMT à débit nul : 9,7 m.
• Point de fonctionnement : 60 m³/h à 6,8 m de HMT.
• Refoulement : bride DN 80 PN 10, selon UNI EN 1092-1.
• Alimentation : triphasé 400 V, 50 Hz.
• Puissance absorbée P1 : 3,64 kW.
• Puissance utile P2 : 2,6 kW.
• Intensité nominale : 8,2 A.
• Moteur : asynchrone, 4 pôles, à bain de liquide réfrigérant.
• Vitesse de rotation : 1 400 tr/min.
• Corps de pompe, roue et couvercle moteur : fonte.
• Enveloppe moteur, arbre, tirants et boulonnerie : acier inoxydable.
• Étanchéité : double garniture mécanique, carbure de silice/céramique côté pompe et graphite/céramique côté moteur.
• Surveillance thermique : ipsotherme pour le contrôle de l’échauffement du bobinage.
• Surveillance d’étanchéité : sonde de détection d’eau dans l’huile.
• Câble fourni : 10 m, sections 4 × 2,5 mm² + 3 × 0,75 mm².
• Température maximale du liquide : +50 °C.
• Profondeur maximale d’immersion : 20 m.
• Niveau minimal d’aspiration : 275 mm.
• Nombre maximal de démarrages : 15 par heure, régulièrement répartis.
• Hauteur, cote A : 758 mm.
• Poids : 71 kg.
• Commande et protection préconisées : armoire A1S80 ou A2S80 avec régulateurs de niveau et d’alarme.
• Accessoires proposés : pied d’assise S80 (455029), griffe d’accroche seule (455028), bride de refoulement S80 (455035).

Principaux avantages

• Grand passage de solides : roue Vortex permettant le transfert de particules jusqu’à 74 mm.
• Adaptée au relevage collectif : conçue pour les eaux usées et chargées des hôtels, campings et grands ensembles.
• Débit important : jusqu’à 96 m³/h à 3,9 m de HMT dans le tableau constructeur.
• Construction robuste : composants en fonte et en acier inoxydable.
• Double garniture mécanique : étanchéité côté pompe et côté moteur.
• Surveillance intégrée : contrôle thermique du bobinage et détection d’eau dans l’huile, à exploiter avec une commande adaptée.
• Installation automatisable : association possible avec une armoire de commande et des régulateurs de niveau.
• Câble de 10 mètres fourni : facilite le raccordement de la pompe à l’installation.
