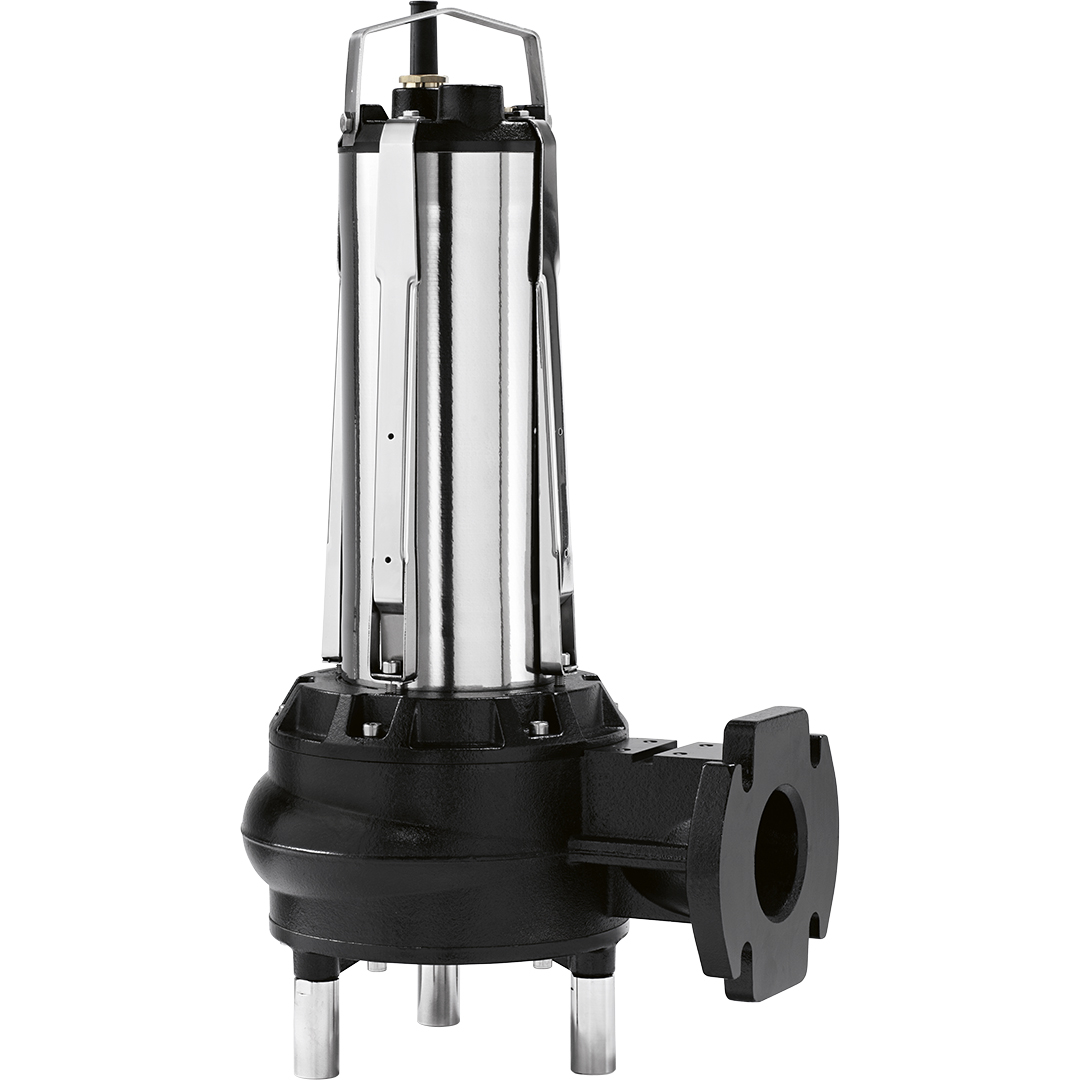

Pompe Semisom 1675/80T Jetly

Pompe Semisom 1675/80T Jetly

La pompe Semisom 1675/80T est une pompe de relevage submersible conçue pour l’évacuation des eaux usées et chargées. Adaptée aux installations collectives, elle répond aux besoins des hôtels, campings, ensembles résidentiels et autres établissements nécessitant des capacités de pompage importantes. Elle convient également au drainage des eaux pluviales et à la vidange de grands réservoirs.

Sa roue Vortex à passage intégral de 74 mm permet le transfert de liquides contenant des corps solides en suspension. Ses performances atteignent notamment 60 m³/h à 13,7 m de HMT et 96 m³/h à 7,4 m de HMT. Son refoulement à bride DN80 PN10 permet son raccordement à une conduite adaptée aux débits traités.

Alimentée en triphasé 400 V, elle dispose d’un moteur de 5,5 kW de puissance utile, tournant à 2 800 tr/min. Le moteur fonctionne dans un bain de liquide réfrigérant. Un dispositif Ipsotherme contrôle l’échauffement du bobinage, tandis qu’une sonde de détection d’eau dans l’huile permet de surveiller l’étanchéité de la garniture mécanique.

Le corps de pompe et la roue en fonte, associés à des composants en acier inoxydable et à une double garniture mécanique, assurent une construction robuste. Livrée avec 10 mètres de câble, la pompe peut être associée à une armoire de commande adaptée et à des régulateurs de niveau pour automatiser le relevage. Un clapet de retenue à boule est nécessaire sur la conduite de refoulement.

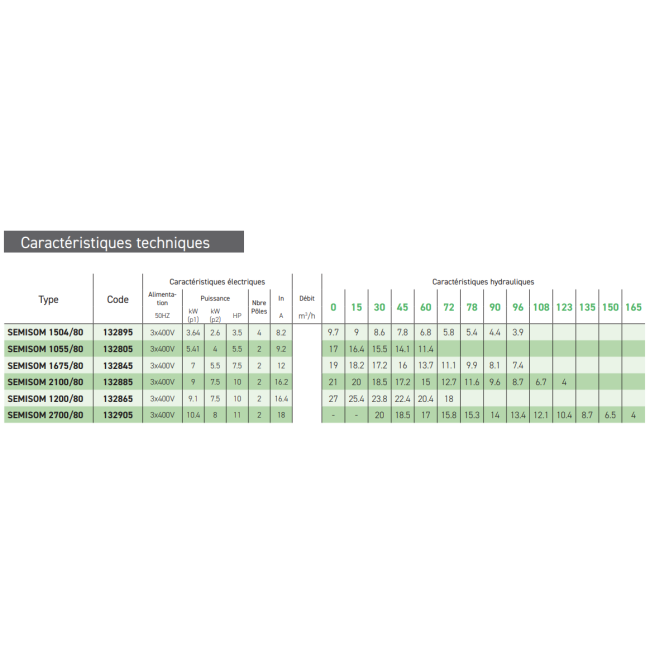

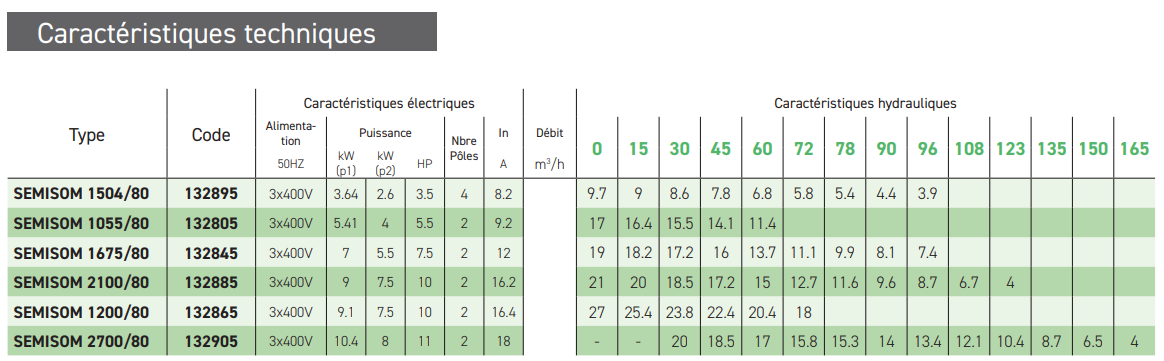

Caractéristiques techniques

• Modèle : Semisom 1675/80T.
• Référence : 132845.
• Type : pompe de relevage submersible pour eaux usées et chargées.
• Roue : Vortex à passage intégral.
• Diamètre de passage des solides : 74 mm.
• Débits documentés hors débit nul : 15 à 96 m³/h, pour des HMT respectives de 18,2 à 7,4 m.
• Points de fonctionnement : 45 m³/h à 16 m ; 60 m³/h à 13,7 m ; 78 m³/h à 9,9 m.
• HMT à débit nul : 19 m.
• Alimentation : triphasée 3 × 400 V – 50 Hz.
• Puissance absorbée P1 : 7 kW.
• Puissance utile P2 : 5,5 kW.
• Intensité nominale : 12 A.
• Moteur : asynchrone à 2 pôles, en bain de liquide réfrigérant.
• Vitesse de rotation : 2 800 tr/min.
• Refoulement : bride DN80 PN10, selon UNI EN 1092-1.
• Corps de pompe, roue et couvercle moteur : fonte.
• Arbre, enveloppe moteur, tirants, poignée et boulonnerie : acier inoxydable.
• Étanchéité : double garniture mécanique, carbure de silice/céramique côté pompe et graphite/céramique côté moteur.
• Dispositifs de surveillance : Ipsotherme et sonde de détection d’eau dans l’huile.
• Câble fourni : 10 m, sections 4 × 2,5 mm² + 3 × 0,75 mm².
• Température maximale du liquide : +50 °C.
• Profondeur maximale d’immersion : 20 m.
• Niveau minimum d’aspiration : 275 mm.
• Nombre maximal de démarrages : 15 par heure, régulièrement répartis.
• Cotes d’encombrement selon le plan : A : 733 mm ; B : 78 mm ; C : 383 mm ; D : 295 mm.
• Poids : 69 kg.
• Commande et protection à prévoir : armoire A1S80 pour une pompe ou A2S80 pour deux pompes, associée à des régulateurs de niveau et d’alarme.
• Accessoires disponibles séparément : pied d’assise S80 réf. 455029, griffe d’accroche réf. 455028 et bride de refoulement S80 réf. 455035.

Principaux avantages

• Passage de solides jusqu’à 74 mm : adapté au transfert des eaux usées et chargées des installations collectives.
• Capacités hydrauliques importantes : un débit de 60 m³/h à 13,7 m de HMT pour les besoins de relevage exigeants.
• Construction robuste : composants en fonte et en acier inoxydable, associés à une double garniture mécanique.
• Surveillance du moteur et de l’étanchéité : dispositifs intégrés pour contrôler l’échauffement du bobinage et détecter la présence d’eau dans l’huile.
• Relevage automatisable : compatible avec les armoires de commande et les régulateurs de niveau adaptés.
• Utilisations variées : évacuation des eaux chargées, drainage des eaux pluviales et vidange de grands réservoirs.
• Câble de 10 m fourni : pour le raccordement à l’installation de commande.
