Pompe Semisom 2100/80T Jetly

Pompe Semisom 2100/80T Jetly

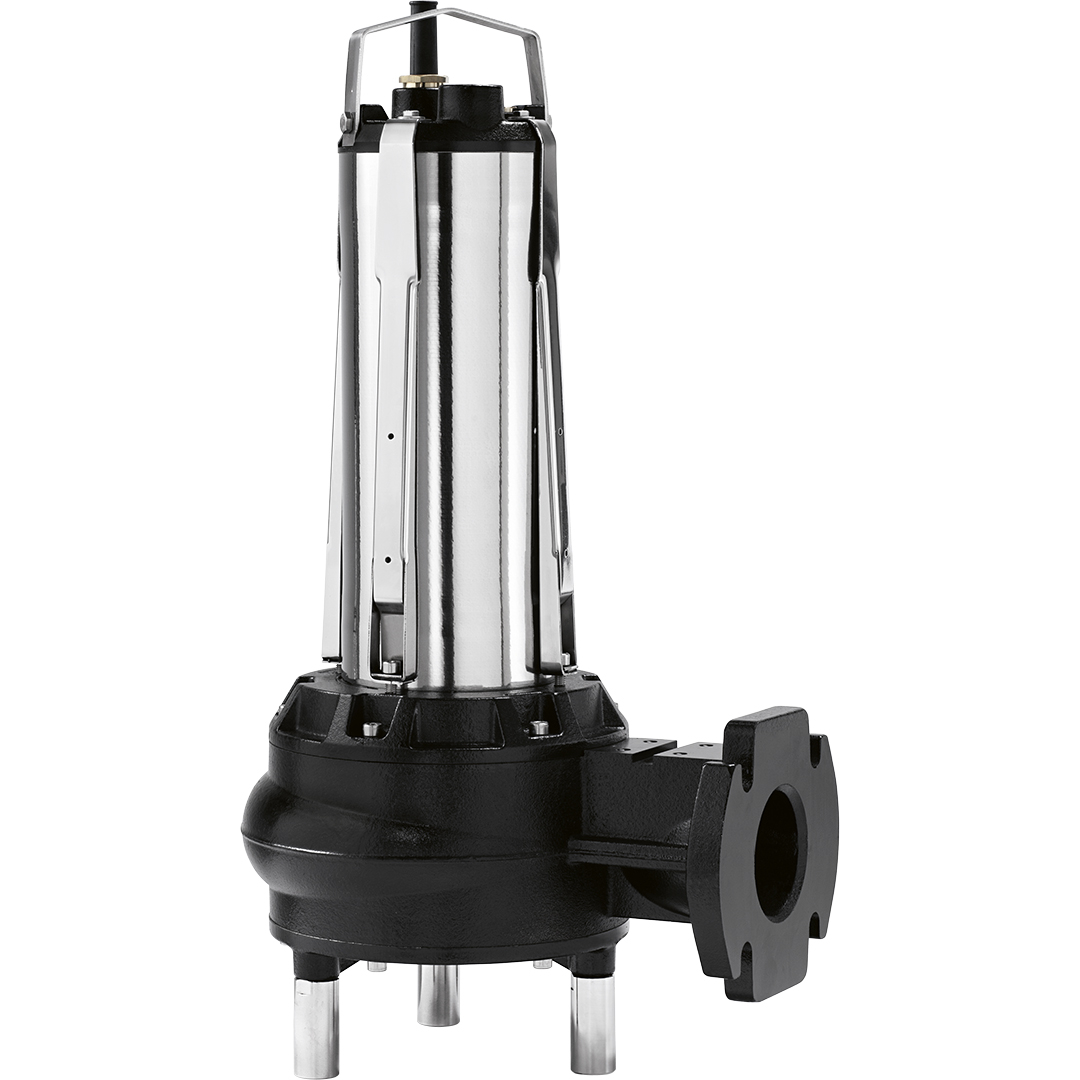

La pompe Semisom 2100/80T est une pompe de relevage submersible destinée à l’évacuation des eaux usées et chargées. Ses capacités hydrauliques répondent aux besoins des installations collectives : hôtels, campings, ensembles résidentiels, hôpitaux et autres établissements nécessitant le transfert de volumes d’eau importants. Elle convient également au drainage des eaux pluviales et à la vidange de grands réservoirs.

Équipée d’une roue Vortex à passage intégral de 74 mm, elle permet de pomper des liquides contenant des corps solides en suspension. Elle délivre notamment 60 m³/h à 15 m de HMT et 108 m³/h à 6,7 m de HMT. Son refoulement à bride DN80 PN10 permet son raccordement à une conduite dimensionnée pour les débits traités.

Son moteur triphasé 400 V de 7,5 kW de puissance utile fonctionne à 2 800 tr/min dans un bain de liquide réfrigérant. Un dispositif Ipsotherme contrôle l’échauffement du bobinage, tandis qu’une sonde de détection d’eau dans l’huile permet de surveiller l’étanchéité de la garniture mécanique.

Sa construction associe un corps de pompe et une roue en fonte, des composants en acier inoxydable et une double garniture mécanique. Livrée avec 10 mètres de câble, la Semisom 2100/80T peut être associée à une armoire de commande et à des régulateurs de niveau pour automatiser le relevage. Un clapet de retenue à boule est nécessaire sur la conduite de refoulement.

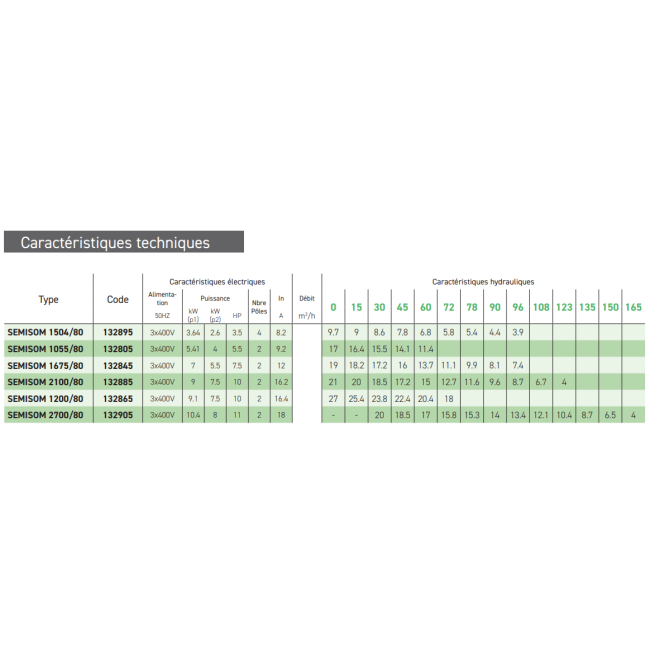

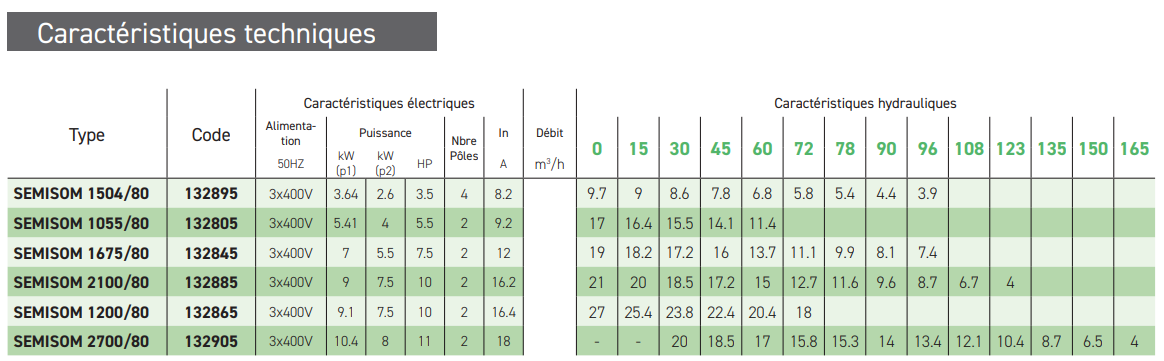

Caractéristiques techniques

• Modèle : Semisom 2100/80T.
• Référence : 132885.
• Type : pompe de relevage submersible pour eaux usées et chargées.
• Roue : Vortex à passage intégral.
• Diamètre de passage des solides : 74 mm.
• Débits documentés hors débit nul : 15 à 123 m³/h, pour des HMT respectives de 20 à 4 m.
• Points de fonctionnement : 45 m³/h à 17,2 m ; 60 m³/h à 15 m ; 90 m³/h à 9,6 m ; 108 m³/h à 6,7 m.
• HMT à débit nul : 21 m.
• Alimentation : triphasée 3 × 400 V – 50 Hz.
• Puissance absorbée P1 : 9 kW.
• Puissance utile P2 : 7,5 kW.
• Intensité nominale : 16,2 A.
• Moteur : asynchrone à 2 pôles, en bain de liquide réfrigérant.
• Vitesse de rotation : 2 800 tr/min.
• Refoulement : bride DN80 PN10, selon UNI EN 1092-1.
• Corps de pompe, roue et couvercle moteur : fonte.
• Arbre, enveloppe moteur, tirants, poignée et boulonnerie : acier inoxydable.
• Étanchéité : double garniture mécanique, carbure de silice/céramique côté pompe et graphite/céramique côté moteur.
• Dispositifs de surveillance : Ipsotherme et sonde de détection d’eau dans l’huile.
• Câble fourni : 10 m, sections 4 × 2,5 mm² + 3 × 0,75 mm².
• Température maximale du liquide : +50 °C.
• Profondeur maximale d’immersion : 20 m.
• Niveau minimum d’aspiration : 275 mm.
• Nombre maximal de démarrages : 15 par heure, régulièrement répartis.
• Cotes d’encombrement selon le plan : A : 758 mm ; B : 78 mm ; C : 383 mm ; D : 295 mm.
• Poids : 71 kg.
• Commande et protection à prévoir : armoire A1S80 pour une pompe ou A2S80 pour deux pompes, associée à des régulateurs de niveau et d’alarme.
• Accessoires disponibles séparément : pied d’assise S80 réf. 455029, griffe d’accroche réf. 455028 et bride de refoulement S80 réf. 455035.

Principaux avantages

• Grand passage de solides : roue Vortex permettant le transfert de particules jusqu’à 74 mm.
• Débits importants : des performances adaptées au relevage collectif, avec notamment 108 m³/h à 6,7 m de HMT.
• Construction robuste : corps et roue en fonte, composants en acier inoxydable et double garniture mécanique.
• Surveillance intégrée : contrôle de l’échauffement du bobinage et détection d’eau dans l’huile pour surveiller l’étanchéité.
• Relevage automatisable : association possible avec une armoire de commande et des régulateurs de niveau adaptés.
• Applications variées : eaux usées et chargées, drainage des eaux pluviales et vidange de grands réservoirs.
• Câble de 10 m fourni : pour le raccordement à l’installation de commande.
